R8.01-1A15
R4.01-2A15
R1.07-1A15
解答
R8.01-1A15
５ 1,132[μV/m]
ワンポイント解説
ナイフエッジの電界強度\(E\)
・100[MHz]、絶対利得、\(P=100W\)なら、
\(E=\frac{40πh_0h_2}{dd_2}\)
※絶対利得と相対利得それぞれの
※周波数が違うなら100[MHz]を基準に倍数を掛ける。
※回折係数が違うなら0.1を基準に倍数を掛ける。
・100[MHz]、相対利得、\(P=1kW\)なら、
\(E=\frac{500h_0h_2}{dd_2}\)
※絶対利得と相対利得それぞれの
※周波数が違うなら100[MHz]を基準に倍数を掛ける。
※回折係数が違うなら0.1を基準に倍数を掛ける。
ナイフエッジの電界強度\(E\)
・100[MHz]、相対利得、\(P=1kW\)なら、
\(E=\frac{500h_0h_2}{dd_2}\)
\(=\frac{500×300×100}{90k×30k}=555\)[μV/m]
※回折係数が違うなら0.1を基準に倍数を掛ける。
回折係数0.2なので、×2倍して1,110≒1,132[μV/m]
R4.01-2A15
１ 280[μV/m]
ナイフエッジの電界強度\(E\)
・100[MHz]、絶対利得、\(P=100W\)なら、
\(E=\frac{40πh_0h_2}{dd_2}\)
\(=\frac{40π×300×10}{90k×30k}≒140\)[μV/m]
※周波数が違うなら100[MHz]を基準に倍数を掛ける。
周波数200[MHz]なので、×2倍して280[μV/m]
R1.07-1A15
４ 565[μV/m]
ナイフエッジの電界強度\(E\)
・100[MHz]、相対利得、\(P=1kW\)なら、
\(E=\frac{500h_0h_2}{dd_2}\)
\(=\frac{500×300×10}{90k×30k}=555≒565\)[μV/m]
検索用キーワード（問題文の最初の一文）
・周波数200[MHz]、送信アンテナの絶対利得10[dB]、水平偏波で放射電力100[W]、送信アンテナの高さ100[m]、受信アンテナの高さ10[m]、送受信点間の距離90[km]で、送信点から60[km]離れた地点に高さ300[m]のナイフエッジがあるときの受信点における電界強度の値
・周波数100[MHz]、送信アンテナの半波長ダイポールアンテナに対する相対利得10[dB]、水平偏波で放射電力1[kW]、送信アンテナの高さ100[m]、受信アンテナの高さ10[m]、送受信点間の距離90[km]で、送信点から60[km]離れた地点に高さ300[m]のナイフエッジがあるときの受信点における電界強度の値

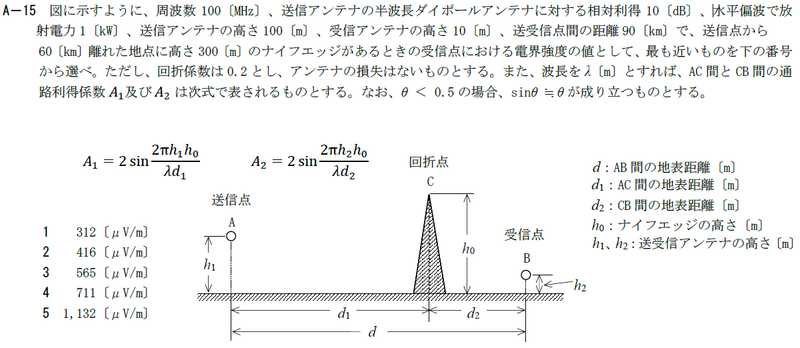

・図に示すように、周波数100[MHz]、送信アンテナの半波長ダイポールアンテナに対する相対利得10[dB]、水平偏波で放射電力1[kW]、送信アンテナの高さ100[m]、受信アンテナの高さ10[m]、送受信点間の距離90[km]で、送信点から60[km]離れた地点に高さ300[m]のナイフエッジがあるときの受信点における電界強度の値
