R5.07-2B3
R4.07-1B3
R8.01-1B3
R3.07-1B3 穴埋め
R2.11-2B3 穴埋め
H31.01-1B3 穴埋め
解答
R5.07-2B3
ア：７ エンドファイア
イ：６ １波長
ウ：３ 円
エ：９ 多く
オ：１０ 広くなる
ワンポイント解説 語呂合わせ
ヘリカルアンテナは、
エンドファイア 遠藤が
進行波 進行し、
軸方向 軸方向に
１波長 １波長
円 円を描けば
多く 巻数・半値角は反転し、
少なく （巻数：多く、半値角：小さく）
（巻数：少なく、半値角：大きく）
広くなる 広くなる
R4.07-1B3
ア：７ エンドファイア
イ：１ 進行波
ウ：３ 円
エ：４ 少なく
オ：１０ 広くなる
R8.01-1B3
ア：１ 進行波
イ：７ 軸方向
ウ：３ 円
エ：４ 大きく
オ：１０ 広くなる
R3.07-1B3 穴埋め
ア：１ 進行波
イ：７ 軸方向
ウ：３ 円
エ：４ 大きく
オ：１０ 広くなる
R2.11-2B3 穴埋め
ア：１ 進行波
イ：７ 軸方向
ウ：８ 円
エ：９ 少なく
オ：５ 広くなる
H31.01-1B3 穴埋め
ア：６ 進行波
イ：２ 軸方向
ウ：８ 円
エ：４ 大きく
オ：１０ 広くなる
検索用キーワード（問題文の最初の一文）

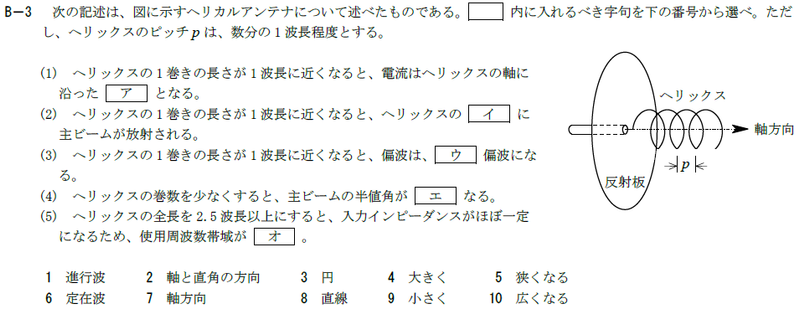

図に示すヘリカルアンテナ
