R4.07-2A5

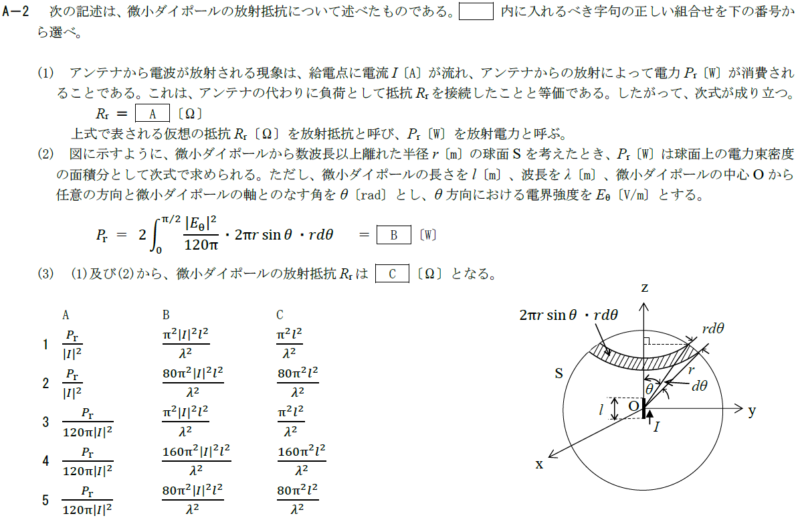

R3.01-1A5 穴埋め
R4.01-2A3
R2.11-2A3
解答
R4.07-2A5
５ \(\frac{P_r}{|I|^2} \frac{80π^2|I|^2l^2}{λ^2} \frac{80π^2l^2}{λ^2}\)
ワンポイント解説 語呂合わせ
微小Dの放射抵抗
\(\frac{P_r}{|I|^2}\) ワールドクラスだ大谷さん
\(\frac{80π^2|I|^2l^2}{λ^2}\) 80－
\(\frac{80π^2l^2}{λ^2}\) 80達成
R3.01-1A5 穴埋め
４ \(\frac{P_r}{|I|^2} \frac{80π^2|I|^2l^2}{λ^2} \frac{80π^2l^2}{λ^2}\)
R4.01-2A3
１ 31.6[Ω]
ワンポイント解説
直線状アンテナの放射抵抗\(R_r\)は、
\(R_r=l_{e}^{2}×f^2×9×10^{-3}\)[Ω]
\(l_{e}\)：直線状Aの実効長[m]
\(f\)：周波数[MHz]
\(R_r=l_{e}^{2}×f^2×9×10^{-3}\)[Ω]
\(l_{e}=2\)[m]、\(f=30\)[MHz]
\(R_r=2^{2}×30^2×9×10^{-3}\)
\(=4×900×9×10^{-3}≒31.6\)[Ω]
R2.11-2A3
５ 3.5[Ω]
\(R_r=l_{e}^{2}×f^2×9×10^{-3}\)[Ω]
\(l_{e}=1\)[m]、\(f=20\)[MHz]
\(R_r=1^{2}×20^2×9×10^{-3}\)
\(=1×400×9×10^{-3}≒3.5\)[Ω]
検索用キーワード（問題文の最初の一文）
微小ダイポールの放射抵抗

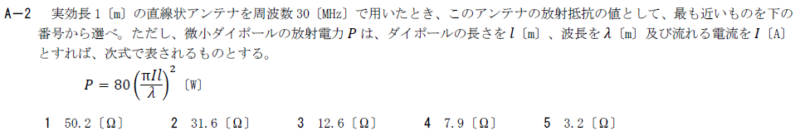

実効長2[m]の直線状アンテナを周波数30[MHz]で用いたとき、このアンテナの放射抵抗の値
実効長1[m]の直線状アンテナを周波数20[MHz]で用いたとき、このアンテナの放射抵抗の値
