R8.01-1B1 〇１✕２
R5.07-1B1 〇１✕２
R4.07-2A2 ✕選択
R3.01-1A2 ✕選択
R2.01-1A2 ✕選択
解答

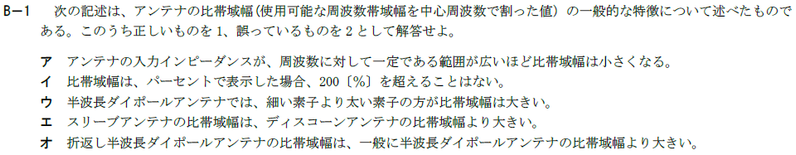

R8.01-1B1 〇１✕２
ア：２ アンテナの入カインピーダンスが、周波数に対して一定である範囲が広いほど比帯域幅は小さくなる。 大きくなる。
イ：１
ウ：１
エ：２ スリープアンテナの比帯域幅は、ディスコーンアンテナの比帯域幅より大きい。 小さい。
オ：１
ワンポイント解説
語呂合わせ：比帯域幅、細スリ八木より、太ディス対数折返しがデカいが200％以下
■比帯域幅 ＜ 200％
・入力インピーダンス 狭帯域 ＜ 広帯域
・半波長ダイポールアンテナでは、細い素子 ＜ 太い素子
・半波長ダイポールアンテナ ＜ 折返しダイポールアンテナ
・スリーブアンテナ ＜ ディスコーンアンテナ
・八木・宇田アンテナ ＜ 対数周期ダイポールアレーアンテナ
R5.07-1B1 〇１✕２
ア：１
イ：１
ウ：２ 半波長ダイポールアンテナでは、細い素子より太い素子の方が比帯域幅は小さい。 大きい。
エ：２ スリーブアンテナの比帯域幅は、ディスコーンアンテナの比帯域幅より大きい。 小さい。
オ：２ 対数周期ダイポールアレーアンテナの比帯域幅は、八木・宇田アンテナの比帯域幅より小さい。 大きい。
R4.07-2A2 ✕選択
３ 半波長ダイポールアンテナでは、太い素子より細い素子の方が比帯域幅は大きい。 小さい。
R3.01-1A2 ✕選択
２ 比帯域幅は、パーセントで表示した場合、200[%]を超えることがある。 ない。
R2.01-1A2 ✕選択
５ 対数周期ダイポールアレーアンテナの比帯域幅は、八木・宇田アンテナの比帯域幅より小さい。 大きい。
検索用キーワード（問題文の最初の一文）
アンテナの比帯域幅（使用可能な周波数帯域幅を中心周波数で割った値）の一般的な特徴
