R5.6a-12
2段に縦続接続された増幅器の総合の等価雑音温度の値として、最も近いものを下の番号から選べ。ただし、初段の増幅器の等価雑音温度を\(270〔K〕\)、電力利得を\(9〔dB〕\)、次段の増幅器の等価雑音温度を\(440〔K〕\)とする。また、\(\log_{10} 2=0.3\)とする。
1 310 〔K〕
2 325 〔K〕
3 340 〔K〕
4 575 〔K〕
5 718 〔K〕
解答
2 325 〔K〕
\(2段に縦続接続された増幅器の総合等価雑音温度T\)
\(T=T_1+\frac{T_2}{G_1}\)
\(T:等価雑音温度[K]\)
\(G:電力利得[真数]\)
\(■求め方\)
\(①dB→真数に変換する\)
\(②公式に代入する\)

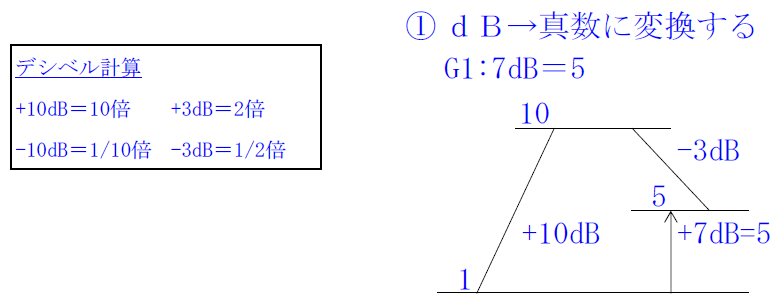

\(①デシベル計算で電力利得[dB]を[真数]にする\)
デシベル計算
+10dB=10倍 +3dB=2倍
-10dB=1/10倍 -3dB=1/2倍
![](https://miyabisazanka.com/wp-content/uploads/2023/11/image-1.png)
\(②T=T_1+\frac{T_2}{G_1}\)
\(=270+\frac{440}{8}=270+55=325[K]\)
