無線工学308(2)

R8.6a-6

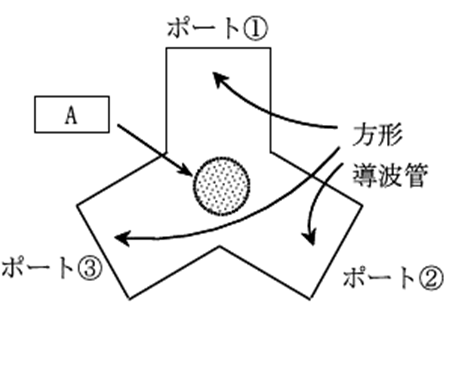

　次の記述は、図に示す導波管サーキュレータについて述べたものである。（　　　）内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の（　　　）内には、同じ字句が入るものとする。

(1) 　Y 接合した方形導波管の接合部の中心に円柱状の（　Ａ　）を置き、この円柱の軸方向に適当な大きさの（　Ｂ　）を加えた構造である。

(2) 　TE10 モードの電磁波をポート①へ入力するとポート②へ、ポート②へ入力するとポート③へ、ポート③へ入力するとポート①へそれぞれ出力し、それぞれ他のポートへの出力は極めて小さいので、各ポート間に（　Ｃ　）がない。

　　Ａ　　　　　　　 Ｂ　　　　 Ｃ

１　フェライト　　　 静磁界　　 可逆性

２　フェライト　　　 静電界　　 トレーサビリティ

３　セラミックス　　 静磁界　　 トレーサビリティ

４　セラミックス　　 静電界　　 可逆性

解答

１　フェライト　　　 静磁界　　 可逆性

語呂合わせ
　サーキュレーター　フェライト　　　静磁界　　　可逆性　　　ない
　
　サーキュレーター　フェライトで　　静磁界を　　可逆性　　　ない状態に！

(1) 　Y 接合した方形導波管の接合部の中心に円柱状の（　フェライト　）を置き、この円柱の軸方向に適当な大きさの（　静磁界　）を加えた構造である。

(2) 　TE10 モードの電磁波をポート①へ入力するとポート②へ、ポート②へ入力するとポート③へ、ポート③へ入力するとポート①へそれぞれ出力し、それぞれ他のポートへの出力は極めて小さいので、各ポート間に（　可逆性　）がない。
