無線工学1124(2)

R8.6b-23

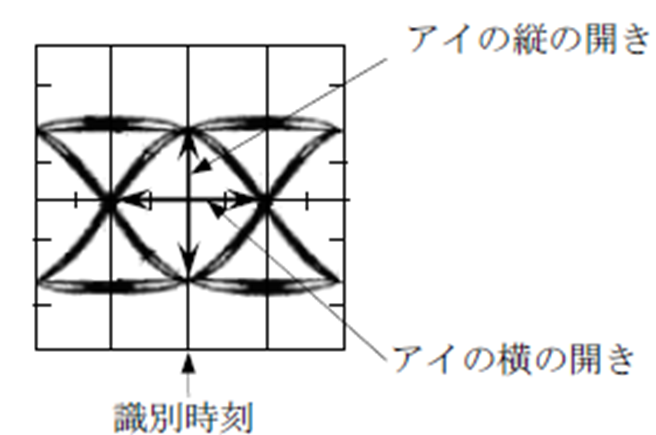

　次の記述は、デジタル伝送における品質評価方法の一つであるアイパターンの観測の一般的な特徴について述べたものである。このうち誤っているものを下の番号から選べ。

１ 　アイパターンは、識別器直前のパルス波形をパルス繰返し周波数(クロック周波数)に同期して、オシロスコープ上に描かせたものである。

２ 　デジタル伝送における波形ひずみの影響を観測できる。

３ 　アイパターンを観測することにより、受信信号の雑音に対する余裕度がわかる。

４ 　アイパターンの中央部のアイの縦の開きが小さくなると、符号誤り率が小さくなる。

解答

４ 　アイパターンの中央部のアイの縦の開きが小さくなると、符号誤り率が小さくなる。　大きくなる。
