無線工学1123(2)

R6.2b-24

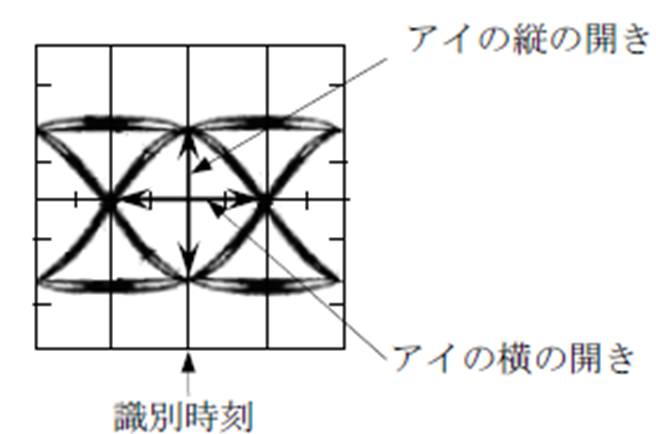

　次の記述は、デジタル伝送における品質評価方法の一つであるアイパターンの観測について述べたものである。（　　　）内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 　アイパターンは、識別器（　Ａ　）のパルス波形をパルス繰返し周波数（クロック周波数）に同期して、オシロスコープ上に描かせたものである。

(2) 　中央部のアイの開きが（　Ｂ　）なると、符号誤り率が大きくなる。

　　Ａ　　　　Ｂ

１　直後　　　小さく

２　直後　　　大きく

３　直前　　　大きく

４　直前　　　小さく

４　直前　　　小さく

(1) 　アイパターンは、識別器（　直前　）のパルス波形をパルス繰返し周波数（クロック周波数）に同期して、オシロスコープ上に描かせたものである。

(2) 　中央部のアイの開きが（　小さく　）なると、符号誤り率が大きくなる。
