R5.07-1A16

R8.01-1A16

R6.07-1A16

R4.07-1A16

解答
R5.07-1A16
4 1 1 0
ワンポイント解説
グラフ内の\(t_1\)の場所に注意!


上図より、\(t_1\)の各出力は、\(X_1=1 X_2=1 X_3=0\)
R8.01-1A16
5 0 0 1
ワンポイント解説


上図より、\(t_1\)の各出力は、\(X_1=0 X_2=0 X_3=1\)
R6.07-1A16
3 0 0 1

解き方は、R8.01-1A16と同じ。
R4.07-1A16
4 「0」 「0」 「1」

解き方は、R8.01-1A16と同じ。
検索用キーワード(問題文の最初の一文)

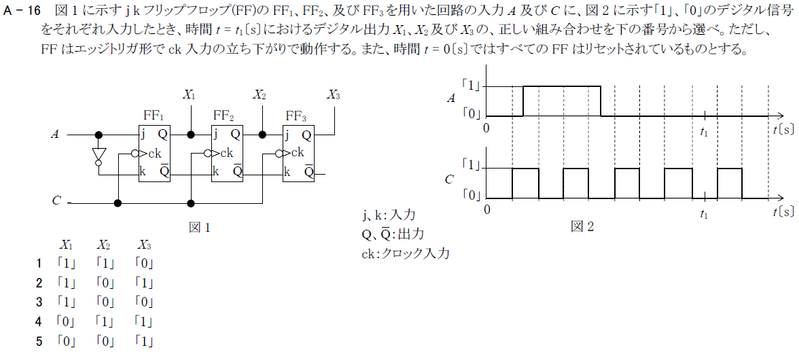

・図1に示すJKフリップフロップ(\(FF\))の\(FF_1\)、\(FF_2\)及び\(FF_3\)を用いた回路の入力\(A\)及び\(C\)に、図2に示す「1」、「0」のデジタル信号をそれぞれ入力したとき、時間\(t=t_1\)[s]におけるデジタル出力\(X_1\)、\(X_2\)及び\(X_3\)の組合せ
・図1に示すjkフリップフロップ(\(FF\))の\(FF_1\)、\(FF_2\)、及び\(FF_3\)を用いた回路の入力\(A\)及び\(C\)に、図2に示す「1」、「0」のデジタル信号をそれぞれ入力したとき、時間\(t=t_1\)[s]におけるデジタル出力\(X1\)、\(X2\)及び\(X3\)
・図1 に示すj k フリップフロップ(FF)のFF1、FF2、及びFF3を用いた回路の入力A及びCに、図2に示す「1」、「0」のデジタル信号をそれぞれ入力したとき、時間t=t1[s]におけるデジタル出力X1、X2及びX3の、正しい組み合わせ
