R4.07-2A10
R3.07-1A9
R2.11-1A12
H31.01-1A10
解答
R4.07-2A10
４ 一般的傾向として、ツェナー電圧が5～6[V]より高い\(D_Z\)は負の温度係数 正の温度係数、またツェナー電圧が5～6[V]より低い\(D_Z\)は正の温度係数 負の温度係数になる。
ワンポイント解説
ツェナー・ダイオード
温度係数は、＋－（正負の温度係数）の順番
R3.07-1A9
５ \(D_Z\)の逆方向特性は、主にトンネル効果とアバランシェ効果の影響を受けるが、一般的にツェナー電圧が5～6[V]より高いとトンネル効果 アバランシェ効果が支配的となる。
ワンポイント解説
ツェナー・ダイオード
ツェナー電圧が5～6[V]より高いとアバランシェ効果
ツェナー電圧が5～6[V]より低いとトンネル効果
R2.11-1A12
２ 許容電力損失 降伏 温度
ワンポイント解説
ツェナー・ダイオード
語呂合わせ 許容電力損失 降伏 温度
定格規定の許容電力損失を守れば、幸福（降伏）な温度
H31.01-1A10
５ \(D_Z\)の逆方向特性は、飽和領域と降伏領域に分かれる。定電圧素子として利用されるのは飽和領域 降伏領域である。
ワンポイント解説
ツェナー・ダイオード
定まった電圧（定電圧）だと、幸福（降伏）領域
検索用キーワード（問題文の最初の一文）

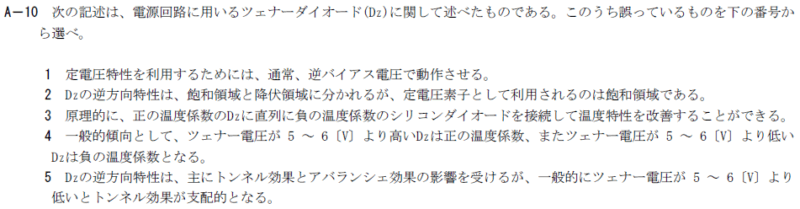

・電源回路に用いるツェナー・ダイオード(Dz)
