無線工学A905

R5.01-2A9

R4.01-1A10

R3.01-1A9

解答

R5.01-2A9

１　V-PW変換器　　コイル　　できる

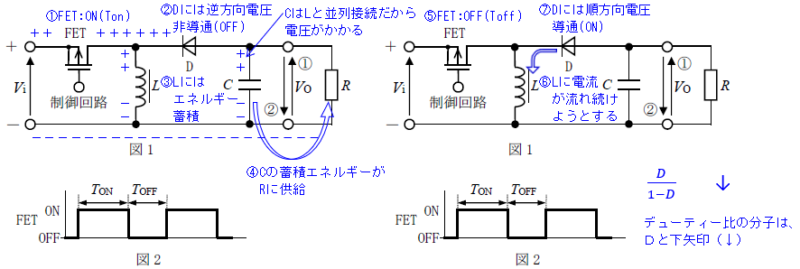

ワンポイント解説

R4.01-1A10

２　パルス幅変調器　　コイル　　②

R3.01-1A9

５　導通(ON)　　コイル　　非導通(OFF)　　できない

検索用キーワード（問題文の最初の一文）

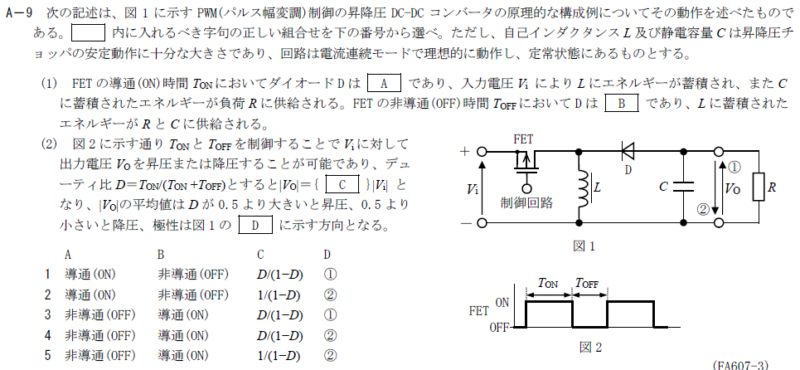

・図に示すPWM(パルス幅変調)制御のDC-DCコンバータの原理的な構成例についてその動作
