解答
R6.01-1A20
5 IF 長く 低く 低域フィルタ(LPF)
ワンポイント解説
IF 長く 低く 低域フィルタ(LPF)
ヘテロダイン方式のスペアナは、もしも(IF)横に長く 低い LPFだったら、、、
※下図で覚えちゃいましょう!
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-485-800x161.png)
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-21.png)
R5.01-1A20
2 IF 長く 低く 低域フィルタ(LPF)
R3.01-1A19
3 IF 長く 短く 低域フィルタ(LPF)
H31.01-1A19
2 IF 長く 低く 低域フィルタ(LPF)

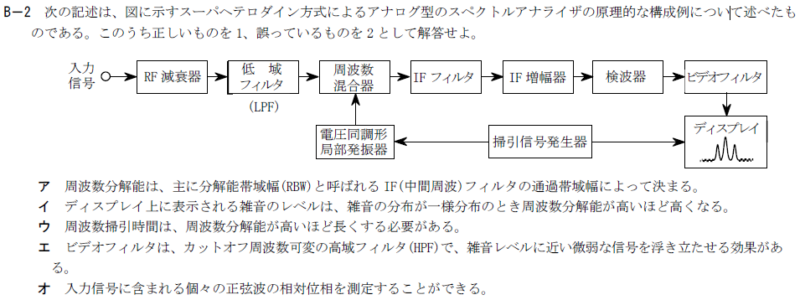

R4.01-1B2
ア 1
イ 1
ウ 1
エ 2 ビデオフィルタは、カットオフ周波数可変の高域フィルタ(HPF) 低域フィルタ(LPF)で、雑音レベルに近い微弱な信号を浮き立たせる効果がある。
オ 2 入力信号に含まれる個々の正弦波の相対位相を測定することができる。 できない。
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-230.png)
検索用キーワード(問題文の最初の一文)
・図に示す構成例のスーパヘテロダイン方式によるスペクトルアナライザの原理的な動作等
