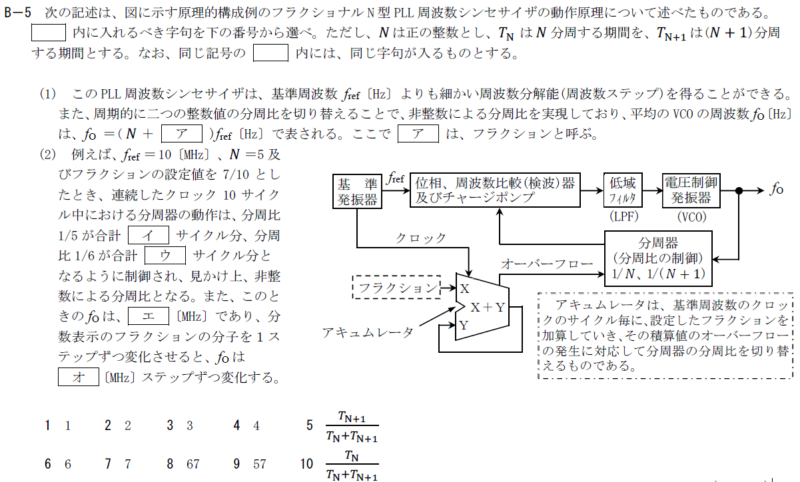

R5.07-1B4
R3.01-2B4
R4.07-2A19
H31.01-1A18
解答
R5.07-1B4
１０ \(\frac{T_{N+1}}{T_N+T_{N+1}}\)
８ 3
２ 7
４ 57
６ 1
ワンポイント解説
(1)VCOの出力周波数\(f_O\)は青字の様になります。
解答の選択は、分子と青〇（分周器の右側N+1）が同じと覚えときましょう！ －ア
(2)サイクル分はフラクション設定値から導きます。
フラクション設定値の分子はウ（分周比N+1）の解答になります。 7/10だから7。
イ（分周比N）の解答は、分母－分子です。 10-7=3
エは出力周波数\(f_O\)の式に問題文の通りに代入すればOKです。
出力周波数\(f_O=(N+\frac{T_{N+1}}{T_{N}+T_{N+1}})f_{ref}\)
\(=(5+\frac{7}{10})10M=5.7×10M=57[MHz]\)
オが言っているのは、↑式の分子7が8（1ステップずつ変化させる）とどうなる？
ですので、57MHzが58MHzになるので、1MHzずつ変化します。
R3.01-2B4
５ \(\frac{T_{N+1}}{T_{N}+T_{N+1}}\)
３ 3
７ 7
９ 57
１ 1
R4.07-2A19
４ 6 4 1,004 1
フラクション設定値4/10
・分周比Nのサイクルは、分母－分子で10-4=6 －Ａ
・分周比N+1のサイクルは、分子そのままで4 －Ｂ
・出力周波数\(f_O=(N+\frac{T_{N+1}}{T_{N}+T_{N+1}})f_{ref}\)
\(=(100+\frac{4}{10})10M=100.4×10M=1,004[MHz]\) －Ｃ
・分子4から5にすると、1,004[MHz]から1,005[MHz]になるので、1MHzずつ変化。 －Ｄ
H31.01-1A18
４ 4 6 56
フラクション設定値6/10
・分周比Nのサイクルは、分母－分子で10-6=4 －Ａ
・分周比N+1のサイクルは、分子そのままで6 －Ｂ
・出力周波数\(f_O=(N+\frac{T_{N+1}}{T_{N}+T_{N+1}})f_{ref}\)
\(=(5+\frac{6}{10})10M=5.6×10M=56[MHz]\) －Ｃ
検索用キーワード（問題文の最初の一文）
・図に示す原理的構成例のフラクショナルN型PLL周波数シンセサイザの動作原理
