解答

R5.01-1A19

５　6[μV]

ワンポイント解説
　受信機の感度測定　解き方
　①デシベル計算　[dBm]→[dBμV]へ　[dBm]+113dB=[dBμV]
　②デシベル計算　※電圧は2倍
　　[dBμV]→[μV]へ

　①デシベル計算　[dBm]→[dBμV]へ　[dBm]+113dB=[dBμV]
　　-97.4[dBm]+113dB=15.6[dBμV]
　②デシベル計算　※電圧は2倍　[dBμV]→[μV]へ
　　15.6[dBμV]　電圧は2倍されたのが15.6[dBμV]なので1/2倍の7.8[dBμV]の真数を求める。
　　7[dBμV]と9[dBμV]ならわかるんだけどな、、、

R3.07-2A20

２　2[μV]

　①デシベル計算　[dBm]→[dBμV]へ　[dBm]+113dB=[dBμV]
　　-107[dBm]+113dB=6[dBμV]
　②デシベル計算　※電圧は2倍　[dBμV]→[μV]へ
　　6[dBμV]　電圧は2倍されたのが6[dBμV]なので1/2倍の3[dBμV]の真数を求める。

R2.11-2A17

４　4[μV]

　①デシベル計算　[dBm]→[dBμV]へ　[dBm]+113dB=[dBμV]
　　-101[dBm]+113dB=12[dBμV]
　②デシベル計算　※電圧は2倍　[dBμV]→[μV]へ
　　12[dBμV]　電圧は2倍されたのが12[dBμV]なので1/2倍の6[dBμV]の真数を求める。

検索用キーワード（問題文の最初の一文）

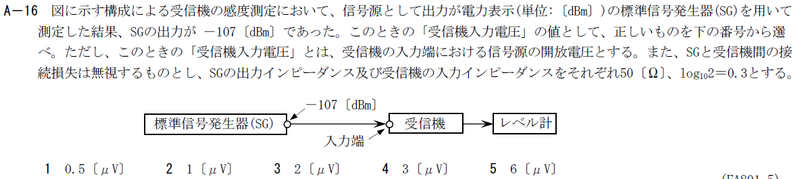

・図に示す構成による受信機の感度測定において、信号源として、出力が電力表示(単位：[dBm])の標準信号発生器(SG)を用いて測定した結果、SGの出力が－97.4[dBm]であった。このときの「受信機入力電圧」の値
