R5.01-2A18
R3.01-2A20
R1.07-1A17
解答
R5.01-2A18
２ スペクトルアナライザの中心周波数は、「変調周波数+700[Hz]」 「搬送周波数+700[Hz]」に設定する。

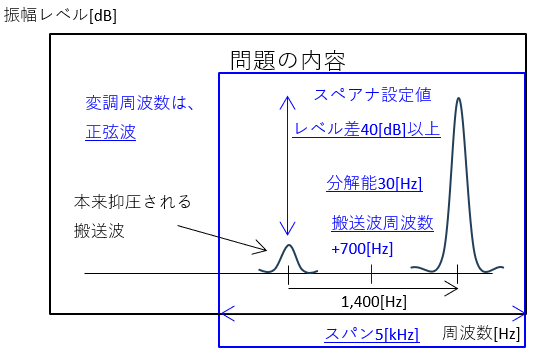

ワンポイント解説
R3.01-2A20
１ 測定結果として、測定した上側波帯電力と搬送波電力の差を求め、その差が「40[dB]以上」あることを確認する。
２ スペクトルアナライザの中心周波数は、「変調周波数+700[Hz]」 「搬送周波数+700[Hz]」に設定する。
３ スペクトルアナライザの分解能帯域幅(resolution bandwidth)は、「3[kHz]程度」 「30[Hz]程度」に設定する。
４ スペクトルアナライザの周波数スパン(frequency span)は、「約30[Hz]程度」 「5[kHz]程度」に設定する。
５ SSB(J3E)送信機の変調条件の一つとして、変調周波数は規定の周波数の三角波 正弦波とする。
R1.07-1A17
５ 測定結果として、測定した上側波帯電力と搬送波電力の差を求め、その差が「40[dB]以上」あることを確認する。
検索用キーワード（問題文の最初の一文）
・図に示す構成例を用いたSSB(J3E)送信機の搬送波電力(本来抑圧されるべきもの)の測定において、SSB(J3E)送信機の変調条件及び測定器の条件など
