R5.01-2B2
R3.01-1B3
H31.01-1B4
R4.01-2A13
R3.01-2A12
R2.01-1A16
解答

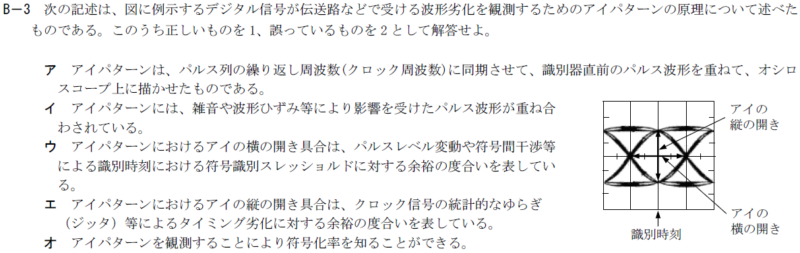

R5.01-2B2
ア １
イ １
ウ １
エ ２ アイパターンは、発生頻度の低い 高い現象の観測に適している。
オ ２ 図は、４値 ２値NRZ符号のパルス列について、符号間干渉が生じていない状態のアイパターンの概略を示している。
ワンポイント解説
■アイパターン
・発生頻度の高い現象の観測できる。
・受信信号の雑音に対する余裕（マージン）が分かる
・符号間干渉がなくて識別できる場合
・縦はレベル
・横はジッタ

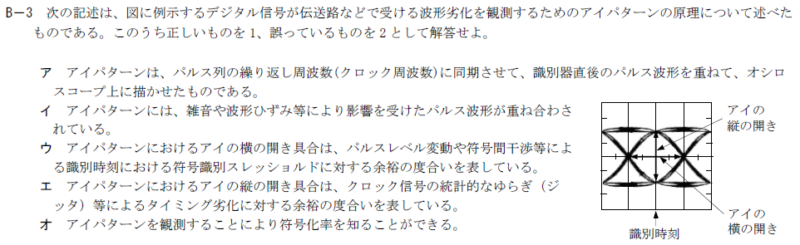

R3.01-1B3
ア １
イ １
ウ ２ アイパターンにおけるアイの横 縦の開き具合は、信号のレベルが減少したり伝送路の周波数特性が変化することによる符号間干渉に対する余裕の度合いを表している。
エ ２ アイパターンにおけるアイの縦 横の開き具合は、クロック信号の統計的なゆらぎ（ジッタ）等によるタイミング劣化に対する余裕の度合いを表している。
オ １
H31.01-1B4
ア １
イ １
ウ ２ アイパターンを観測することにより符号化率 受信信号の雑音に対する余裕（マージン）を知ることができる。
エ ２ アイパターンにおけるアイの横 縦の開き具合は、信号のレベルが減少したり伝送路の周波数特性が変化することによる符号間干渉に対する余裕の度合いを表している。
オ ２ アイパターンにおけるアイの縦 横の開き具合は、クロック信号の統計的なゆらぎ（ジッタ）等によるタイミング劣化に対する余裕の度合いを表している。
R4.01-2A13
１ アイパターンの横の開き具合は、クロック信号の統計的なゆらぎ(ジッタ)等による識別タイミングの劣化に対する余裕を表している。
２ アイパターンを観測することにより、情報の誤り訂正の符号化率 受信信号の雑音に対する余裕（マージン）を知ることができる。
✕３ 図は、符号間干渉が生じて識別できない 符号間干渉がなくて識別できる場合のアイパターンの一例を示している。
４ 図は、２値 ４値の伝送波形のアイパターンの一例を示している。
５ 図のアイパターンの横軸の時間の長さｔは、４シンボル ２シンボル時間である。
R3.01-2A12
２ アイパターンを観測することにより、情報の誤り訂正の符号化率 受信信号の雑音に対する余裕（マージン）を知ることができる。
R2.01-1A16
５ 図のアイパターンの横軸の時間の長さｔは、２シンボル時間である。
１ 図は、符号間干渉が生じて識別できない 符号間干渉がなくて識別できる場合のアイパターンの一例を示している。
２ アイパターンを観測することにより、情報の誤り訂正の符号化率 受信信号の雑音に対する余裕（マージン）を知ることができる。
３ 図は、３値 ４値の伝送波形のアイパターンの一例を示している。
４ 図は、６値 ４値の伝送波形のアイパターンの一例を示している。
検索用キーワード（問題文の最初の一文）
・図に例示するデジタル信号が伝送路などで受ける波形劣化を観測するためのアイパターンの原理
