無線工学835(1)

R4.6a-19

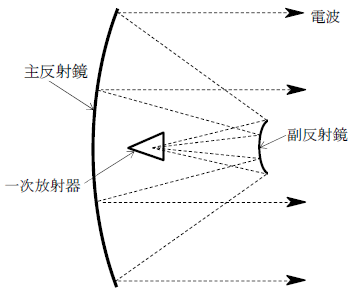

　次の記述は、図に示すカセグレンアンテナについて述べたものである。（　　　）内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 　回転放物面の主反射鏡、回転双曲面の副反射鏡及び一次放射器で構成されている。副反射鏡の二つの焦点のうち、一方は主反射鏡の（　Ａ　）と、他方は一次放射器の励振点と一致している。

(2) 　送信における主反射鏡は、（　Ｂ　）への変換器として動作する。

(3) 　主放射方向と反対側のサイドローブが少なく、かつ小さいので、衛星通信用地球局のアンテナのように上空に向けて用いる場合、（　Ｃ　）からの熱雑音の影響を受けにくい。

　　Ａ　　　　　 Ｂ　　　　　　　　　　 Ｃ

１　開口面　　　 球面波から平面波　　　 大地

２　開口面　　　 球面波から平面波　　　 自由空間

３　開口面　　　 平面波から球面波　　　 大地

４　焦点　　　　 平面波から球面波　　　 自由空間

５　焦点　　　　 球面波から平面波　　　 大地

解答

５　焦点　　　　 球面波から平面波　　　 大地

(1) 　回転放物面の主反射鏡、回転双曲面の副反射鏡及び一次放射器で構成されている。副反射鏡の二つの焦点のうち、一方は主反射鏡の（　焦点　）と、他方は一次放射器の励振点と一致している。

(2) 　送信における主反射鏡は、（　球面波から平面波　）への変換器として動作する。

(3) 　主放射方向と反対側のサイドローブが少なく、かつ小さいので、衛星通信用地球局のアンテナのように上空に向けて用いる場合、（　大地　）からの熱雑音の影響を受けにくい。
