無線工学817(2)

R6.6b-18

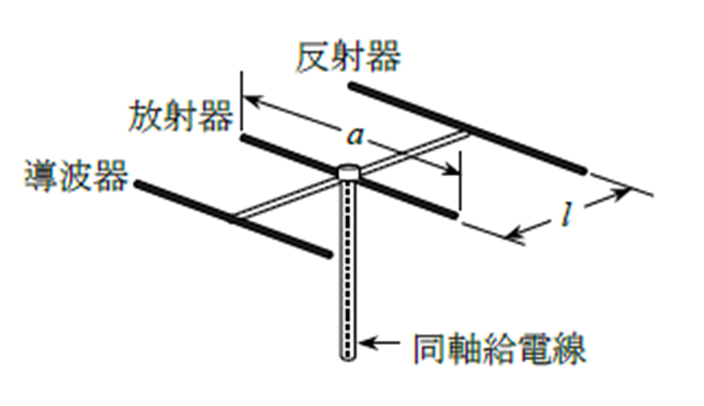

 次の記述は、図に示す八木・宇田アンテナについて述べたものである。(   )内に入れるべき字句の正しい組合せを下の番号から選べ。

(1)  放射器の長さaは、ほぼ( A )波長である。

(2)  放射器と反射器の間隔lを( B )波長程度にして用いる。

(3)  反射器は、放射器より少し長く、( C )のインピーダンスとして働く。

  A    B     C

1 1/4    1/2    容量性

2 1/4    1/4    容量性

3 1/2    1/2    誘導性

4 1/2    1/4    容量性

5 1/2    1/4    誘導性

解答

5 1/2    1/4    誘導性

ワンポイント解説
 導波器:電波の放射方向数を増やして利得UP
 放射器:1/2λ
 反射器:放射器との間隔1/4λ誘導性のインピーダンス

(1)  放射器の長さaは、ほぼ( 1/2 )波長である。

(2)  放射器と反射器の間隔lを( 1/4 )波長程度にして用いる。

(3)  反射器は、放射器より少し長く、( 誘導性 )のインピーダンスとして働く。
