無線工学507(2)

R5.6b-12

 2段に縦続接続された増幅器の総合の雑音指数の値(真数)として、最も近いものを下の番号から選べ。ただし、初段の増幅器の雑音指数を\(6〔dB〕\)、電力利得を\(10〔dB〕\)とし、次段の増幅器の雑音指数を\(9〔dB〕\)とする。また、\(\log_{10} 2=0.3\)とする。

1 25.0

2 22.0

3 7.0

4 5.9

5 4.7

解答

5 4.7

   \(F:雑音指数、G:電力利得\)

\(①デシベル計算で雑音指数[dB]と電力利得[dB]を[真数]にする\)
\(②総合雑音指数F\)
 \(F=F_1+\frac{F_2-1}{G_1}に代入する\)
 \((この公式のFとGは真数です)\)

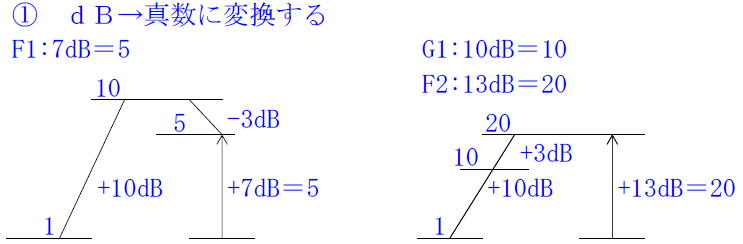

\(①デシベル計算で雑音指数[dB]と電力利得[dB]を[真数]にする\)

デシベル計算
+10dB=10倍  +3dB=2倍
-10dB=1/10倍  -3dB=1/2倍

\(②総合雑音指数F\)
 \(F=F_1+\frac{F_2-1}{G_1}\)
 \( =4+\frac{8-1}{10}=4+0.7=4.7\)
