無線工学415(2)

R3.10a-10

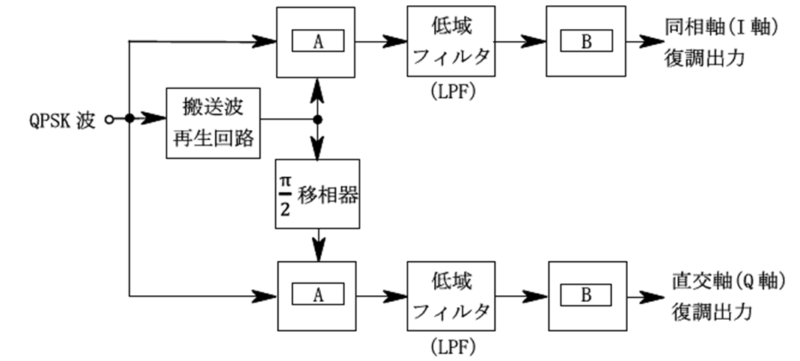

 次の図は、同期検波によるQPSK(4PSK)復調器の原理的構成例を示したものである。(   )内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の(   )内には、同じ字句が入るものとする。

  A       B

1 乗算器     識別器

2 乗算器     スケルチ回路

3 分周回路    スケルチ回路

4 リミッタ    スケルチ回路

5 リミッタ    識別器

解答

1 乗算器     識別器

QPSK(4PSK)復調器は〇が出題されています。
 覚え方
 半分(π/2)  識別したら  冗談(乗算)だった
