R3.10a-10

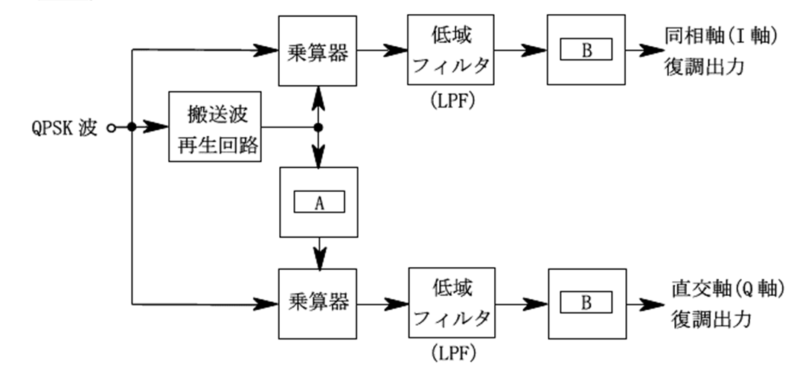

次の図は、同期検波によるQPSK(4PSK)復調器の原理的構成例を示したものである。( )内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の( )内には、同じ字句が入るものとする。
![](https://miyabisazanka.com/wp-content/uploads/2023/03/image-11-1024x464.png)
A B
1 \(\frac{π}{4}移相器\) スケルチ回路
2 \(\frac{π}{4}移相器\) 識別器
3 \(\frac{π}{2}移相器\) 識別器
4 \(\frac{π}{2}移相器\) スケルチ回路
5 \(π\)移相器 スケルチ回路
解答
3 \(\frac{π}{2}移相器\) 識別器
