R4.6b-10

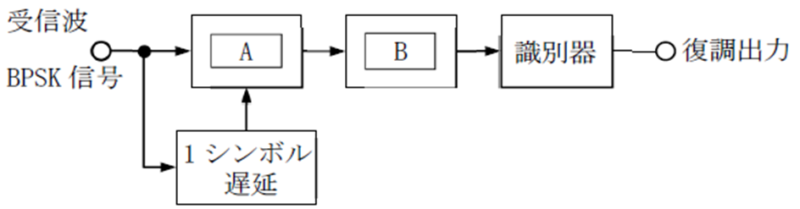

図は、2相PSK（BPSK）に対して遅延検波を適用した復調器の原理的構成例である。
（ ）内に入れるべき字句の正しい組合せを下の番号から選べ。
Ａ Ｂ
１ π/2移相器 高域フィルタ（HPF）
２ π/2移相器 帯域フィルタ（BPF）
３ π/2移相器 低域フィルタ（LPF）
４ 乗算器 高域フィルタ（HPF）
５ 乗算器 低域フィルタ（LPF）
解答
５ 乗算器 低域フィルタ（LPF）
同期検波と遅延検波は 似ているので注意
無線工学414(6)
無線工学 ４多重変調方式
