無線工学414(2)

R4.6a-10

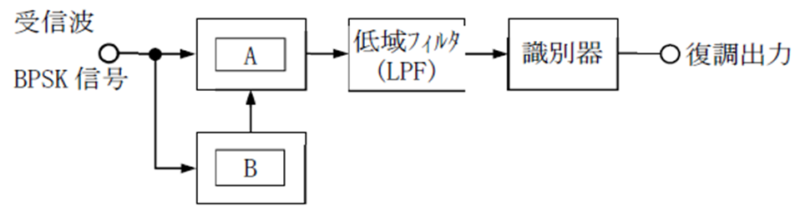

　図は、2相PSK（BPSK）信号に対して同期検波を適用した復調器の原理的構成例である。
（　　　）内に入れるべき字句の正しい組合せを下の番号から選べ。

　　Ａ　　　　　　　Ｂ

１　π/2移相器　　　 クロック再生回路

２　π/2移相器　　　 搬送波再生回路

３　π/4移相器　　　 クロック再生回路

４　乗算器　　　　　クロック再生回路

５　乗算器　　　　　搬送波再生回路

解答

５　乗算器　　　　　搬送波再生回路

同期検波と遅延検波は 似ているので注意

覚え方
同期入社を　搬送したら、 遅れて　低くなる　※遅延検波は遅延を選ぶ
