無線工学319(1)

R5.2a-6

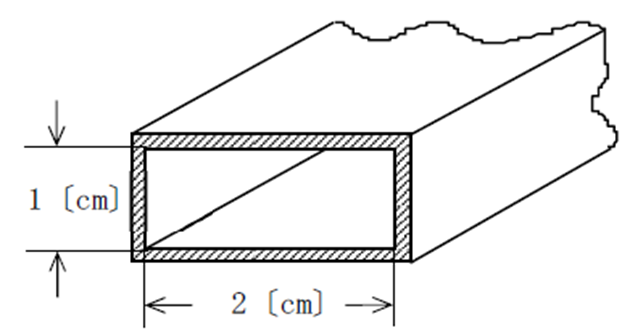

　図に示す方形導波管のTE10波の遮断周波数の値として、最も近いものを下の番号から選べ。

１　10.0 〔GHz〕

２　7.5 〔GHz〕

３　6.0 〔GHz〕

４　5.0 〔GHz〕

５　4.0 〔GHz〕

解答

４　5.0 〔GHz〕

方形導波管の遮断周波数
　\(遮断周波数　f_c=\frac{c}{2a}\)[Hz]
　\(c(電波の速さ)=3×10^8\)[m/s]
　\(aは導波管の長辺\)[m]

　\(遮断周波数　f_c=\frac{c}{2a}=\frac{3×10^8}{2×0.03}\)
　\(=0.5×10^{10}　10^9=G(ギガ)　=5\)[GHz]
