無線工学219(2)

R4.6b-4

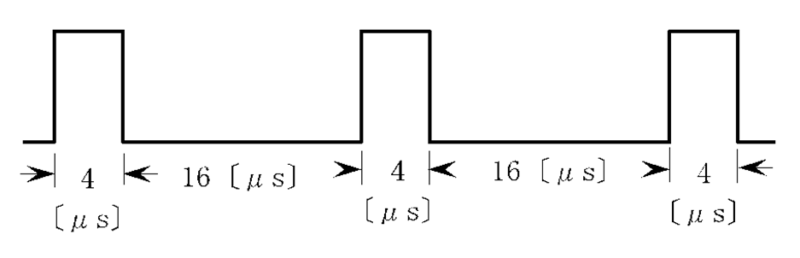

　図に示すように、パルスの幅が4〔μs〕、間隔が16〔μs〕のとき、パルスの繰返し周波数f及び衝撃係数（デューティファクタ）Dの値の組合せとして、正しいものを下の番号から選べ。

　　ｆ　　　　　　　 D

１　40 〔kHz〕　　　 0.25

２　40 〔kHz〕　　　 0.20

３　50 〔kHz〕　　　 0.25

４　50 〔kHz〕　　　 0.20

５　100 〔kHz〕　　　 0.25

解答

４　50 〔kHz〕　　　 0.20

　図に示すように、パルスの幅が4〔μs〕、間隔が16〔μs〕のとき、パルスの繰返し周波数f及び衝撃係数（デューティファクタ）Dの値の組合せとして、正しいものを下の番号から選べ。

繰返し周波数\(F\)
　\(F=\frac{1}{T_a+T_b}=\frac{1}{4μ+16μ}=\frac{1}{20μ}=50k　[Hz]\)

衝撃係数\(D\)
　\(D=\frac{T_a}{T_a+T_b}=\frac{4μ}{4μ+16μ}=\frac{4}{20}=0.2\)
