R3.10a-7

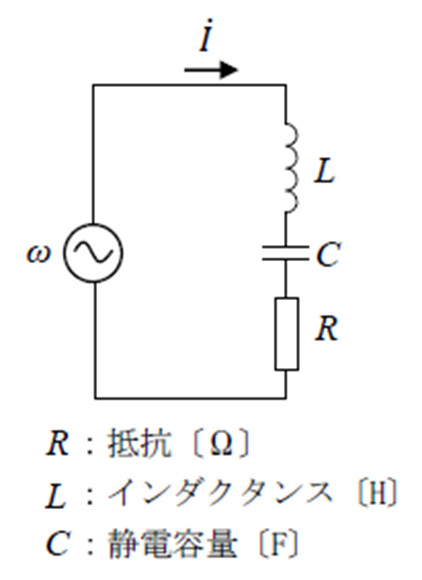

次の記述は、図に示す直列共振回路について述べたものである。（ ）内に入れるべき字句の正しい組合せを下の番号から選べ。
この回路のインピーダンスŻ〔Ω〕は、角周波数をω〔rad/s〕とすれば、次式で表される。
$$Ż=R+j(ωL-\frac{1}{ωC})$$
この式において、ωを変化させた場合、（ Ａ ）のとき回路のリアクタンス分は、零となる。このときの回路電流İ〔A〕の大きさは（ Ｂ ）、インピーダンスの大きさは、（ Ｃ ）となる。
Ａ Ｂ Ｃ
１ ωL=1/（ωC） 最大 最小
２ ωL=1/（ωC） 最小 最大
３ ωL=1/（ωC） 最小 最小
４ ωL=ωC 最小 最小
５ ωL=ωC 最大 最大
解答
１ ωL=1/（ωC） 最大 最小
語呂合わせ
ωＬ＝１/（ωＣ） 最大 最小
リアクタンス 最大 最小
母（分母）の リアクションは 大きく 小さく
この回路のインピーダンスŻ〔Ω〕は、角周波数をω〔rad/s〕とすれば、次式で表される。
$$Ż=R+j(ωL-\frac{1}{ωC})$$
この式において、ωを変化させた場合、（ ωL=1/（ωC） ）のとき回路のリアクタンス分は、零となる。このときの回路電流İ〔A〕の大きさは（ 最大 ）、インピーダンスの大きさは、（ 最小 ）となる。
