基礎705

R5.07-2A15

R4.01-1A14

解答

R5.07-2A15

１　5［kHz］　　　\(\frac{1}{3}\)

ワンポイント解説
　ブリッジ形CR発振回路
　　\(発振周波数f_o=\frac{1}{2πCR}［Hz］　　　電圧帰還率β=\frac{1}{3}\)　

　　2回（2π）のクラック（CR）で桟橋（1/3）になる

　　発振周波数\(f_o=\frac{1}{2πCR}［Hz］\)より、　
　　　　　　　\(=\frac{1}{2π×0.01×10^{-6}×\frac{10}{π}×10^3}=\frac{1}{2×10^{-4}}=\frac{10}{2}×10^3=5kHz\)

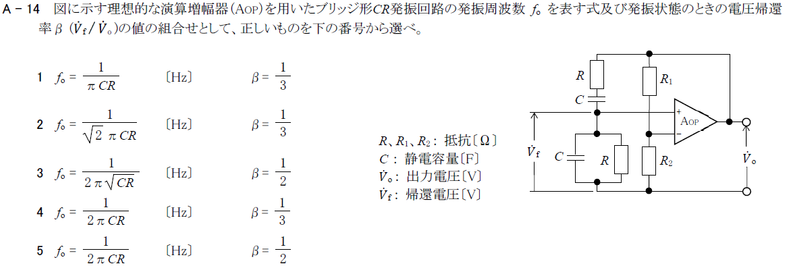

R4.01-1A14

\(３　f_o=\frac{1}{2πCR}［Hz］　　　β=\frac{1}{3}\)
