R5.07-1B4 〇1・✕2
R4.01-2B4 〇1・✕2
R3.01-2B4 〇1・✕2
R2.01-1B4 〇1・✕2
R4.07-2A14
R2.11-2A14
解答

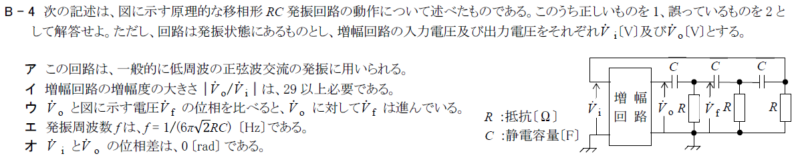

R5.07-1B4
ア 1：増幅回路の増幅度の大きさ\(|\dot{V}_o/\dot{V}_i|\)は、29以上必要である。
イ 2：発振周波数\(f\)は、\(f=1/(πRC)\) \(f=1/(2π\sqrt{6}RC)\)［Hz］である。
ウ 1：\(\dot{V}_o\)と図に示す電圧\(\dot{V}_f\)の位相を比べると、\(\dot{V}_o\)に対して\(\dot{V}_f\)は進んでいる。 \(\dot{V}_f\)速い、\(\dot{V}_o\)遅い
エ 2：\(\dot{V}_i\)と\(\dot{V}_o\)の位相差は、0 π［rad］である。
オ 1：この回路は、一般的に低周波の正弦波交流の発振に用いられる。
ワンポイント解説
移相形RC発振回路
・増幅度\(|\dot{V}_o/\dot{V}_i|\)は、29以上
・発振周波数\(f\)は、\(f=1/(2π\sqrt{6}RC)\)
・位相は、\(\dot{V}_f\)は進んでいる。
・位相差は、π
・低周波に用いられる
ワンポイント解説
居そうな（移相形）ロッキー（ＲＣ）回路
・肉（29）食って
・２敗（\(2π\)）したルートでも６人に（\(\sqrt{6}\)）勝ったロッキー（\(RC\)）
・時代をπ進んでも低人気（低周波）
R4.01-2B4
ア 2：増幅回路の増幅度の大きさ\(|\dot{V}_o/\dot{V}_i|\)は、1 29以上必要である。
イ 2：発振周波数\(f\)は、\(f=1/(πRC)\) \(f=1/(2π\sqrt{6}RC)\)［Hz］である。
ウ 1：\(\dot{V}_o\)と図に示す電圧\(\dot{V}_f\)の位相を比べると、\(\dot{V}_o\)に対して\(\dot{V}_f\)は進んでいる。 \(\dot{V}_f\)速い、\(\dot{V}_o\)遅い
エ 1：この回路は、一般的に低周波の正弦波交流の発振に用いられる。
オ 1：\(\dot{V}_i\)と\(\dot{V}_o\)の位相差は、π［rad］である。
R3.01-2B4
ア 1：この回路は、一般的に低周波の正弦波交流の発振に用いられる。
イ 1：発振周波数\(f\)は、\(f=1/(2π\sqrt{6}RC)\)［Hz］である。
ウ 1：\(\dot{V}_o\)と図に示す電圧\(\dot{V}_f\)の位相を比べると、\(\dot{V}_o\)に対して\(\dot{V}_f\)は進んでいる。
エ 2：\(\dot{V}_i\)と\(\dot{V}_o\)の位相差は、π/3 π［rad］である。
オ 2：増幅回路の増幅度の大きさ\(|\dot{V}_o/\dot{V}_i|\)は、1 29以上必要である。
R2.01-1B4 〇1・✕2
ア 2：発振周波数\(f\)は、\(f=1/(πRC)\) \(f=1/(2π\sqrt{6}RC)\)［Hz］である。
イ 1：この回路は、一般的に低周波の正弦波交流の発振に用いられる。
ウ 1：\(\dot{V}_i\)と\(\dot{V}_o\)の位相差は、π［rad］である。
エ 2：\(\dot{V}_o\)と図に示す電圧\(\dot{V}_f\)の位相を比べると、\(\dot{V}_o\)に対して\(\dot{V}_f\)は遅れている。 進んでいる。 \(\dot{V}_f\)速い、\(\dot{V}_o\)遅い
オ 2：増幅回路の増幅度の大きさ\(|\dot{V}_o/\dot{V}_i|\)は、1 29以上必要である。
R4.07-2A14
１ \(f_o\)=1.3［kHz］ π［rad］
R2.11-2A14
\(２ f_o=\frac{1}{2π\sqrt{6}RC} π\)［rad］
