解答
R5.07-1A13
２ 200 20 1
ワンポイント解説
エミッタホロワ増幅回路
①入力インピーダンス\(Z_i=h_{fe}×R_E または、h_{fe}×R_2\)
抵抗は上図の青〇の事です。
②出力インピーダンス\(Z_o=\frac{h_{ie}}{h_{fe}}\)
③電圧増幅度\(A_V=\frac{V_o}{V_i}=1\)
エミッタホロワ増幅回路
①入力インピーダンス\(Z_i=h_{fe}×R_E=100×2k=200[kΩ]\)
②出力インピーダンス\(Z_o=\frac{h_{ie}}{h_{fe}}=\frac{2k}{100}=20[Ω]\)
③電圧増幅度\(A_V=\frac{V_o}{V_i}=1\)
R4.01-2A13
４ 400 20 1
エミッタホロワ増幅回路
①入力インピーダンス\(Z_i=h_{fe}×R_E=200×2k=400[kΩ]\)
②出力インピーダンス\(Z_o=\frac{h_{ie}}{h_{fe}}=\frac{4k}{200}=20[Ω]\)
③電圧増幅度\(A_V=\frac{V_o}{V_i}=1\)
R2.01-1A13
２ 200 30 1
エミッタホロワ増幅回路
①入力インピーダンス\(Z_i=h_{fe}×R_E=100×2k=200[kΩ]\)
②出力インピーダンス\(Z_o=\frac{h_{ie}}{h_{fe}}=\frac{3k}{100}=30[Ω]\)
③電圧増幅度\(A_V=\frac{V_o}{V_i}=1\)
R5.01-2A13
５ 800［kΩ］ 20［Ω］
エミッタホロワ増幅回路
①入力インピーダンス\(Z_i=h_{fe}×R_E=200×4k=800[kΩ]\)
②出力インピーダンス\(Z_o=\frac{h_{ie}}{h_{fe}}=\frac{4k}{200}=20[Ω]\)
R3.07-2A13
１ 1,000［kΩ］ 20［Ω］
エミッタホロワ増幅回路
①入力インピーダンス\(Z_i=h_{fe}×R_E=250×4k=1000[kΩ]\)
②出力インピーダンス\(Z_o=\frac{h_{ie}}{h_{fe}}=\frac{5k}{250}=20[Ω]\)
検索用キーワード

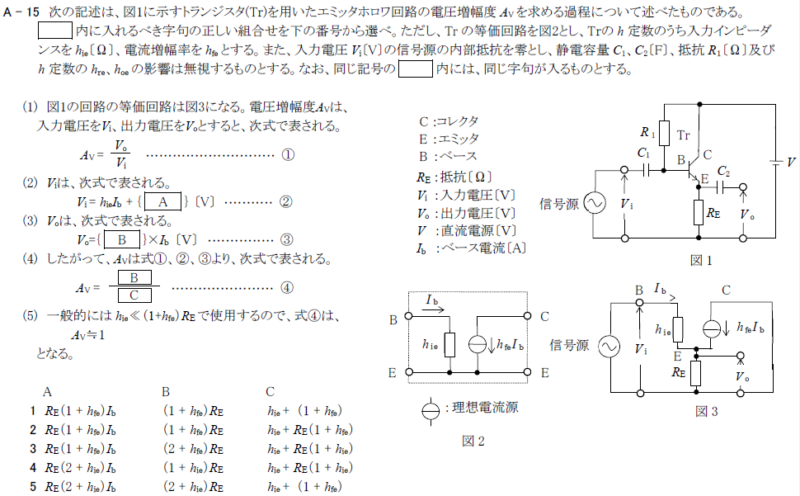

エミッタホロワ（数値） 図に示すトランジスタ（Tr）増幅回路について述べたものである。 Trのｈ定数のうち入力インピーダンス 電流増幅率信号源の内部抵抗 出力インピーダンス 電圧増幅度
