基礎502

R5.01-2A14

解答

R5.01-2A14

３　18

ワンポイント解説

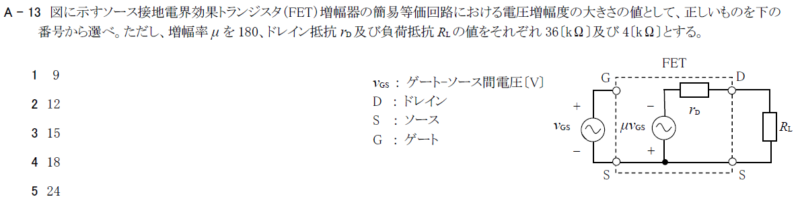

　ソース接地増幅器の増幅率\(A_V=μ×\frac{R_L}{r_D+R_L}\)
　　\(μ：増幅率　　r_D：ドレイン抵抗　　R_L：負荷抵抗\)

ソース接地増幅器の増幅率\(A_V=μ×\frac{R_L}{r_D+R_L}\)
　　\(A_V=180×\frac{4k}{36k+4k}=180×\frac{1}{10}=18\)
