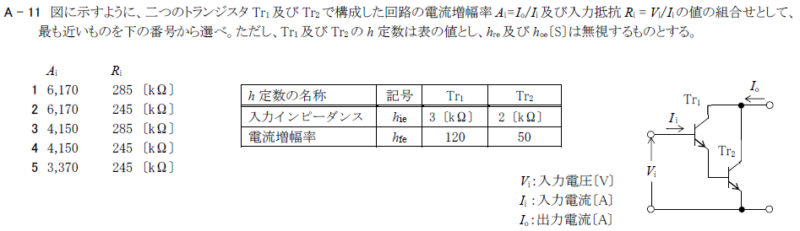

基礎417

R5.07-1A11

R3.07-2A11

R1.07-1A11

解答

R5.07-1A11

５　6,170　　　245［kΩ］

ワンポイント解説
　・\(A_i=h_{fe(1)}+h_{fe(2)}+h_{fe(1)}×h_{fe(2)}\)
　　　\(A_i\)はフェフェフェフェ　１２１２　＋＋×
　・\(R_i=h_{ie(1)}+h_{ie(2)}+h_{fe(1)}×h_{ie(2)}\)
　　　\(R_i\)はイェイェフェイェ　１２１２　＋＋×

・\(A_i=h_{fe(1)}+h_{fe(2)}+h_{fe(1)}×h_{fe(2)}\)
　　\(=120+50+120×50=170+6000=6,170\)
・\(R_i=h_{ie(1)}+h_{ie(2)}+h_{fe(1)}×h_{ie(2)}\)
　　\(=3k+2k+120×2k=5k+240k=245k\)

R3.07-2A11

３　6,170　　　245［kΩ］

・\(A_i=h_{fe(1)}+h_{fe(2)}+h_{fe(1)}×h_{fe(2)}\)
　　\(=120+50+120×50=170+6000=6,170\)
・\(R_i=h_{ie(1)}+h_{ie(2)}+h_{fe(1)}×h_{ie(2)}\)
　　\(=3k+2k+120×2k=5k+240k=245k\)

R1.07-1A11

４　6,170　　　245［kΩ］

・\(A_i=h_{fe(1)}+h_{fe(2)}+h_{fe(1)}×h_{fe(2)}\)
　　\(=120+50+120×50=170+6000=6,170\)
・\(R_i=h_{ie(1)}+h_{ie(2)}+h_{fe(1)}×h_{ie(2)}\)
　　\(=3k+2k+120×2k=5k+240k=245k\)

過去３回答えが全く同じですね。。。
