基礎204

R4.07-2A3

R3.01-1A3

解答

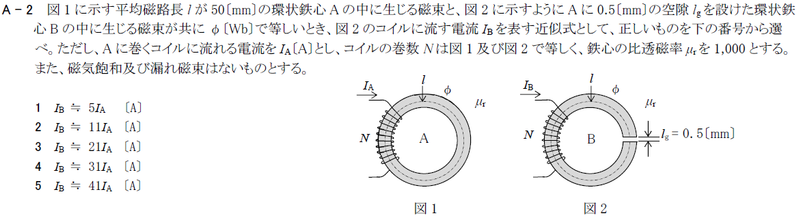

R4.07-2A3

\(５　I_B≒11I_A［A］\)

ワンポイント解説
　丸コイル２つのグルグル問題
　　\(I_B=I_A(1+\frac{l_g}{l}×\frac{μ_Γ}{μ})　　　μ:\)空隙の透磁率=1

　\(I_B=I_A(1+\frac{l_g}{l}×\frac{μ_Γ}{μ})\)
　　\(=I_A(1+\frac{0.5m}{50m}×\frac{1000}{1})=I_A(1+\frac{5}{500}×1000)=11I_A\)

R3.01-1A3

\(１　I_B≒31I_A［A］\)

　\(I_B=I_A(1+\frac{l_g}{l}×\frac{μ_Γ}{μ})\)
　　\(=I_A(1+\frac{1m}{50m}×\frac{1500}{1})=I_A(1+\frac{1}{50}×1500)=31I_A\)

検索用キーワード

磁気回路（４）　平均磁路長　環状鉄心　磁束　空隙　近似式
