基礎108

R7.01-1B1

R5.07-1B1

R4.01-2B1

解答

R7.01-1B1

ア：１　\(\frac{D}{ε_r}\)
イ：７　d
ウ：８　DS
エ：４　\(\frac{Sε_Γε_o}{d(ε_Γ+ε_Γo)}\)
オ：１０　直列

ワンポイント解説
　サンドイッチが上下に分けられた問題は、
　　\(\frac{D}{ε_o}\)　　　　　ど（D）の下、え～よぉ（\(ε_o\)）
　　d　　　　　　d
　　DS　　　　　DSを
　　\(\frac{Sε_oε_Γ}{d(ε_o+ε_Γ)}\)　　見る（\(Sεε\)）
　　直列　　　　直列

R5.07-1B1

ア：１　\(\frac{D}{ε_o}\)
イ：２　d
ウ：８　DS
エ：４　\(\frac{Sε_oε_Γ}{d(ε_o+ε_Γ)}\)
オ：５　直列

R4.01-2B1

ア：６　\(\frac{D}{ε_r}\)
イ：２　d
ウ：３　DS
エ：９　\(\frac{Sε_oε_Γ}{d(ε_o+ε_Γ)}\)
オ：５　直列

検索用キーワード（問題文の最初の一文）

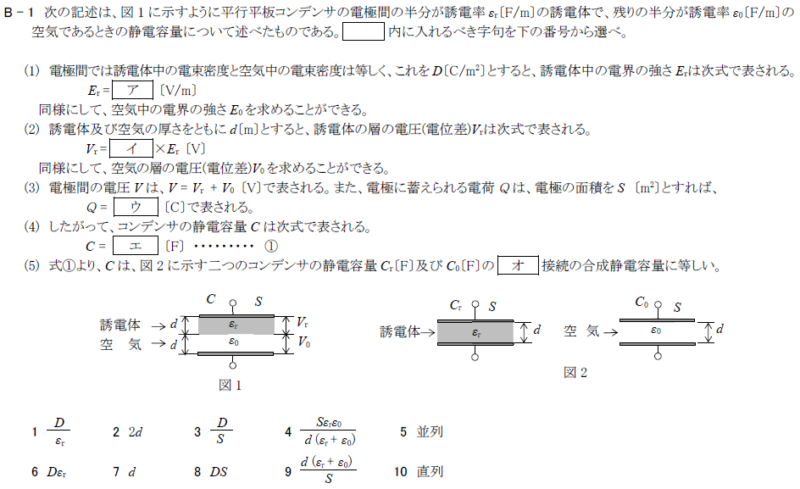

　図1 に示すように平行平板コンデンサの電極間の半分が誘電率εｒ〔F/m〕の誘電体で、残りの半分が誘電率ε0〔F/m〕の空気であるときの静電容量
　図１に示すように平行平板コンデンサの電極間の半分が誘電率ε0の空気で、残りの半分が誘電体εΓの誘電体であるときの静電容量
　図１に示すように平行平板コンデンサの電極間の半分が誘電率εΓ[F/m]の誘電体で、残りの半分が誘電率ε0[F/ｍ]の空気であるときの静電容量
