無線工学B321

BR8.01出題予想

R7.07-1A13

R5.07-2A13

R4.07-1A11　穴埋め

R3.07-1A10　穴埋め

R6.07-1A12

R4.01-2A10

解答

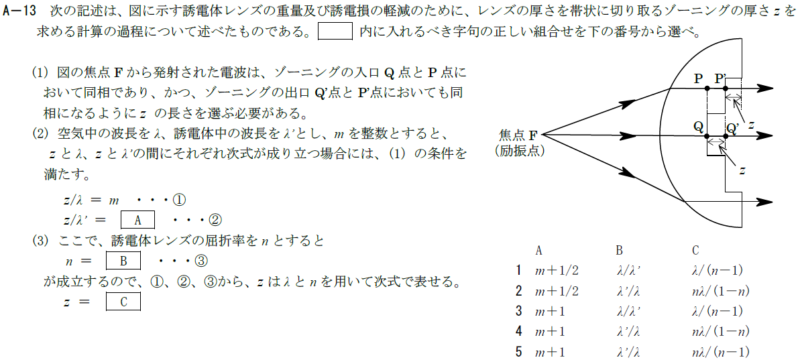

R7.07-1A13

３　\(m+1\)　　\(λ/λ\)’　　　\(λ/(n-1)\)

ワンポイント解説　語呂合わせ
　　　　　\(m+1\)　　\(λ/λ\)’　　　\(λ/(n-1)\)
　誘電体レンズは、
　　レンズを1枚足して（+1）、
　　　　　　1枚引いて（－1）、
　　　　　　見えたゴミ（’）は右寄り\(λ/λ\)’

R5.07-2A13

５　\(\frac{r\cosθ-l}{v_d}　　\frac{v_o}{v_d}　　\frac{(n-1)l}{n\cosθ-1}\)

ワンポイント解説　語呂合わせ
　　　　　　　　　　誘電体レンズは、
　\(\frac{r\cosθ-l}{v_d}\)　　　　　\(l\)を誘うが引かれて（－）
　\(\frac{v_o}{v_d}\)　　　　　　　　うわの空でボーっとしたら（分子が\(v_o\)）
　\(\frac{(n-1)l}{n\cosθ-1}\)　　　　　上下に1引かれた（分子・分母共に－１）

R4.07-1A11　穴埋め

４　\(\frac{r\cosθ-l}{v_d}　　\frac{v_o}{v_d}　　\frac{(n-1)l}{n\cosθ-1}\)

R3.07-1A10　穴埋め

２　\(\frac{r\cosθ-l}{v_d}　　\frac{v_o}{v_d}　　\frac{(n-1)l}{n\cosθ-1}\)

R6.07-1A12

３　誘電体レンズの屈折率が１より大きい場合、形状を凹レンズ　凸レンズとして、球面波を平面波に変換する。

R4.01-2A10

２　誘電体の屈折率は、誘電体の比誘電率を\(ε_r\)とすれば、\(1/\sqrt{ε_r}\)は✕　\(\sqrt{ε_r}\)である。

検索用キーワード（問題文の最初の一文）

・図に示す誘電体レンズの重量及び誘電損の軽減のために、レンズの厚さを帯状に切り取るゾーニングの厚さzを求める計算の過程
・図に示す誘電体レンズの波源Ｏから誘電体の凸面上の点Ｐまでの距離を求める式の算出
・図に示す誘電体レンズの波源Ｏから誘電体上の点Ｐまでの距離を求める式の算出
・誘電体レンズアンテナ
