R4.07-2A4
R2.11-1A5
解答
R4.07-2A4
３ 134 24
ワンポイント解説
自由空間基本伝送損\(L\)は、
・\(f×d=20\) → \(L=119\)[dB] 20分119番掛ける
・\(f×d=120\) → \(L=134\)[dB] 120分で134号線走る
・\(f×d=240\) → \(L=140\)[dB] 240分は100引く
受信アンテナ利得\(G_r\)は、
\(P_t+G_t-L+G_r=P_r\)より、
\(G_r=P_r+L-P_t-G_t\)
\(P_r\)：受信入力レベル[dBm]
\(P_t\)：送信電力[dBm]
\(G_t\)：送信アンテナ利得[dB]
・\(f=6[GHz] d=20[km] f×d=120より、L=134[dB]\)
・\(P_r=-40[dBm] P_t=10[W]=10^4[mW]=40[dBm] G_t=30[dB]\)
\(G_r=P_r+L-P_t-G_t\)
\(=-40+134-40-30=24[dB]\)
R2.11-1A5
５ 140 25
・\(f=6[GHz] d=40[km] f×d=240より、L=140[dB]\)
・\(P_r=-45[dBm] P_t=1[W]=10^3[mW]=30[dBm] G_t=40[dB]\)
\(G_r=P_r+L-P_t-G_t\)
\(=-45+140-30-40=25[dB]\)
検索用キーワード（問題文の最初の一文）
周波数6[GHz]、送信電力10[W]、送信アンテナの絶対利得30[dB]、送受信点間距離20[km]及び受信入力レベル－40[dBm]の固定マイクロ波の見通し回線がある。このときの自由空間基本伝送損Ｌ[dB]及び受信アンテナの絶対利得Gr[dB]の最も近い値の組合せ

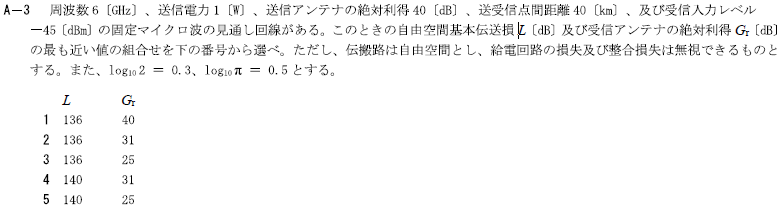

周波数6[GHz]、送信電力1[W]、送信アンテナの絶対利得40[dB]、送受信点間距離40[km]及び受信入力レベル－45[dBm]の固定マイクロ波の見通し回線がある。このときの自由空間基本伝送損Ｌ[dB]及び受信アンテナの絶対利得Gr[dB]の最も近い値の組合せ
