無線工学B113

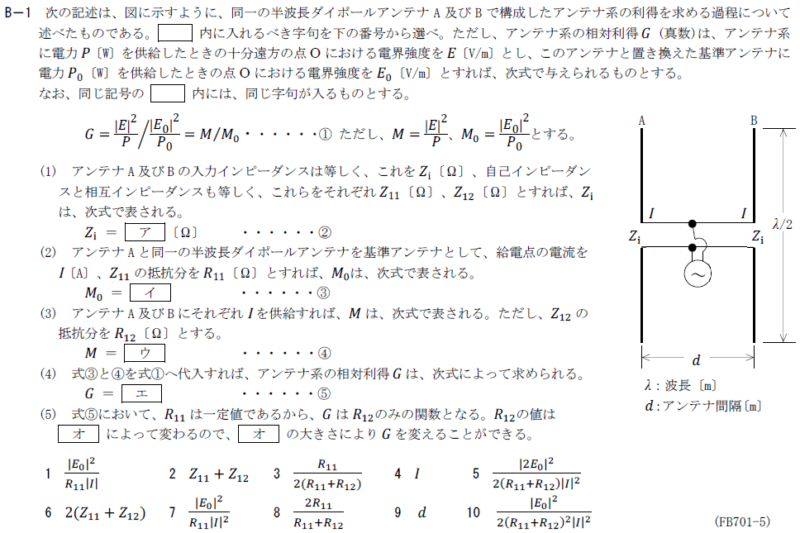

R5.01-2B1

R4.01-2B1　穴埋め

R3.01-2B1　穴埋め

R2.01-1B1　穴埋め

解答

R5.01-2B1

ア　６　\(Z_{11}+Z_{12}\)
イ　１　\(\frac{|E_0|^2}{R_{11}| I |^2}\)
ウ　５　\(\frac{|2E_0|^2}{2(R_{11}+R_{12})| I |^2}\)
エ　８　\(\frac{2R_{11}}{R_{11}+R_{12}}\)
オ　４　\(d\)

ワンポイント解説　
　　　　　　　　　Dアンテナの合成利得は、
　\(Z_{11}+Z_{12}\)　　良い位置に！（11 12）が基本
　\(\frac{|E_0|^2}{R_{11}| I |^2}\)　　　　分母は、1つ減り（11 12）
　\(\frac{|2E_0|^2}{2(R_{11}+R_{12})| I |^2}\)　両脇に（2 11 12 2）
　\(\frac{2R_{11}}{R_{11}+R_{12}}\)　　　元に戻って（11 12）
　\(d\)　　　　　　ど（\(d\)）うですか。

R4.01-2B1　穴埋め

ア　２　\(Z_{11}+Z_{12}\)
イ　７　\(\frac{|E_0|^2}{R_{11}| I |^2}\)
ウ　５　\(\frac{|2E_0|^2}{2(R_{11}+R_{12})| I |^2}\)
エ　８　\(\frac{2R_{11}}{R_{11}+R_{12}}\)
オ　９　\(d\)

R3.01-2B1　穴埋め

ア　６　\(Z_{11}+Z_{12}\)
イ　７　\(\frac{|E_0|^2}{R_{11}| I |^2}\)
ウ　５　\(\frac{|2E_0|^2}{2(R_{11}+R_{12})| I |^2}\)
エ　３　\(\frac{2R_{11}}{R_{11}+R_{12}}\)
オ　４　\(d\)

R2.01-1B1　穴埋め

ア　２　\(Z_{11}+Z_{12}\)
イ　１　\(\frac{|E_0|^2}{R_{11}| I |^2}\)
ウ　８　\(\frac{|2E_0|^2}{2(R_{11}+R_{12})| I |^2}\)
エ　１０　\(\frac{2R_{11}}{R_{11}+R_{12}}\)
オ　９　\(d\)

検索用キーワード（問題文の最初の一文）

図に示すように、同一の半波長ダイポールアンテナA及びBで構成したアンテナ系の利得を求める過程
