R5.01-1A9
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-111.png)
R1.07-1A11
![](https://miyabisazanka.com/wp-content/uploads/2024/04/image-91.png)
R4.01-2A10
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-190.png)
R3.01-2A9
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-296.png)
解答

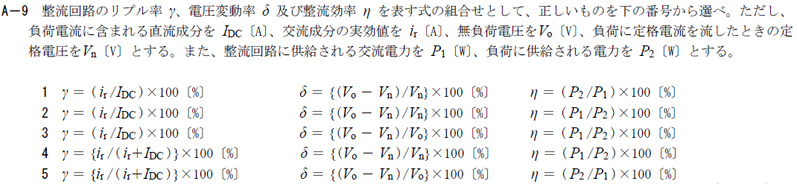

R5.01-1A9
3 \(γ=(i_Γ/I_{DC})×100\)[%] \(δ={(V_o-V_n)/V_n}×100\)[%] \(η={(P_2/P_1)×100\)[%]
ワンポイント解説 語呂合わせ
整流回路の3式
・入学式は、シンプルに(\(i\)は不要)
・文化祭で、母は泣き(分母がn)
・卒業式は、カウントダウン(2→1)
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-111.png)
R1.07-1A11
5 \(γ=(i_Γ/I_{DC})×100\)[%] \(δ={(V_o-V_n)/V_n}×100\)[%] \(η={(P_2/P_1)×100\)[%]
![](https://miyabisazanka.com/wp-content/uploads/2024/04/image-91.png)
R4.01-2A10
5 6.0[%] 16.7[%] 77[%]
ワンポイント解説
\(γ=(v_Γ/V_{DC})×100\)[%]
\(δ={(V_o-V_n)/V_n}×100\)[%]
\(η=(P_2/P_1)×100\)[%]
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-190.png)
\(γ=(v_Γ/V_{DC})×100\)[%]
\(=(0.36/6)×100=6\)[%]
\(δ={(V_o-V_n)/V_n}×100\)[%]
\(={(7-6)/6}×100=16.7\)[%]
\(η=(P_2/P_1)×100\)[%]
\(=(10/13)×100=77\)[%]
R3.01-2A9
2 5.0[%] 16.7[%] 83.3[%]
![](https://miyabisazanka.com/wp-content/uploads/2024/03/image-296.png)
\(γ=(v_Γ/V_{DC})×100\)[%]
\(=(0.3/6)×100=5\)[%]
\(δ={(V_o-V_n)/V_n}×100\)[%]
\(={(7-6)/6}×100=16.7\)[%]
\(η=(P_2/P_1)×100\)[%]
\(=(10/12)×100=83.3\)[%]
検索用キーワード(問題文の最初の一文)
・整流回路のリプル率γ、電圧変動率δ及び整流効率ηを表す式の組合せ
・整流回路のリプル率γ、電圧変動率δ及び整流効率ηの値の組合せ
