R7.07-1B2
R5.07-2B5
R4.01-1A3
R2.01-1A4
解答

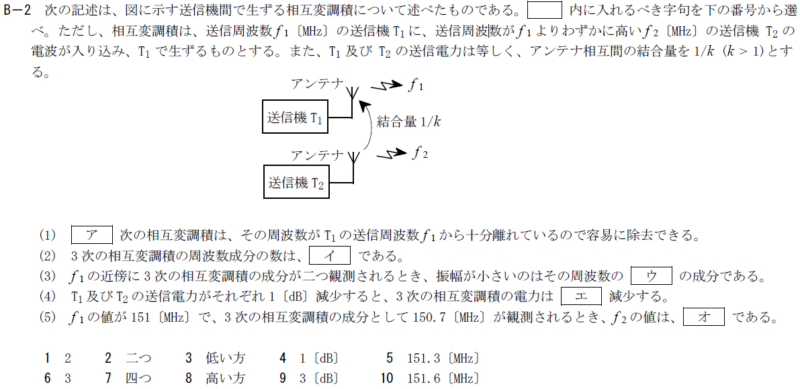

R7.07-1B2
ア １：2
イ ７：四つ
ウ ８：高い方
エ ９：3[dB]
オ ５：151.3[MHz]
ワンポイント解説 語呂合わせ
相互変調積は、
2 変な咳（変調積）を2回すると
四つ 四谷の
高い方 背の高い方が
3[dB] 3[dB]下がる。
151.3[MHz] 3次は、\(2f_1-f_2\)か\(2f_2-f_1\)
R5.07-2B5
ア ６：2
イ ２：四つ
ウ ３：高い方
エ ４：3[dB]
オ １０：151.3[MHz]
R4.01-1A3
１ \(\frac{3}{4}KE_1^2E_2\frac{1}{l} \frac{3}{4}KE_1E_2^2\frac{1}{l^2} 2ω_1-ω_2\)
ワンポイント解説 語呂合わせ
３次の相互変調積のケーケー（\(KEE KEE\)）は、
真ん中２のトライアングルを選べ
R2.01-1A4
５ \(2f_1-f_2\)[MHz]及び\(2f_2-f_1\)[MHz] 低い 20
ワンポイント解説 語呂合わせ
相互変調積は、３次は、\(2f_1-f_2\)か\(2f_2-f_1\)
３次は、振幅大は、周波数が低い方
デシベル計算は電圧は2倍扱い
デシベル計算 ※電圧は2倍
＋10dB＝10倍 ＋3dB＝2倍
－10dB＝1/10倍 －3dB＝1/2倍
検索用キーワード（問題文の最初の一文）
・図に示す送信機間で生ずる相互変調積
・送信機T2の送信電波E2cosω2tが送信機T1（送信電波E1cosω1t）に入り込んで発生する3次の相互変調積の一般的な考え方
・図に示す送信機T1及びT2の間で生ずる３次の相互変調積
