R5.07-1A5

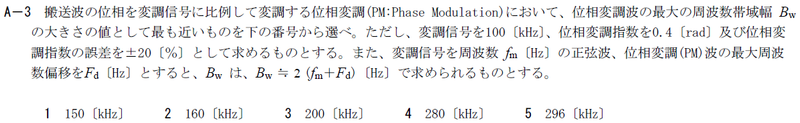

R3.07-2A3
解答
R5.07-1A5
２ 160[kHz]
ワンポイント解説
位相変調波の最大の周波数帯域幅\(B_W=2(f_m+F_d)\)[Hz]
\(F_d=mf_m\)
\(f_m\)：変調信号周波数[Hz]
\(F_d\)：最大周波数偏移[Hz]
\(m\)：位相変調指数（最大値）
位相変調波の最大の周波数帯域幅\(B_W=2(f_m+F_d)\)[Hz]
\(F_d=mf_m\)より、
\(B_W=2(f_m+mf_m)\)
\(=2(1+m)f_m\)
ここで\(m=0.5\)だが、最大値は+20[%]増して、\(m=0.5×1.2=0.6\)
\(B_W=2(1+0.6)50k=160\)[kHz]
R3.07-2A3
４ 296[kHz]
位相変調波の最大の周波数帯域幅\(B_W=2(f_m+F_d)\)[Hz]
\(F_d=mf_m\)より、
\(B_W=2(f_m+mf_m)\)
\(=2(1+m)f_m\)
ここで\(m=0.4\)だが、最大値は+20[%]増して、\(m=0.4×1.2=0.48\)
\(B_W=2(1+0.48)100k=296\)[kHz]
検索用キーワード（問題文の最初の一文）
・搬送波の位相を変調信号に比例して変調する位相変調(PM:phase modulation)において、位相変調波の最大の周波数帯域幅Bwの大きさの値
