R3.07-1B2
R1.07-1B3
R5.07-2A20
R4.07-2A20
R5.01-1B2
R2.11-1B4
解答
R3.07-1B2
6 振幅及び位相
2 下げる
8 できる
4 窓関数
10 ナイキスト周波数
ワンポイント解説
FFTアナライザで問われる内容
・振幅及び位相の情報が得られる。
・周波数分解能を高めるには、時間分解能を下げる。
・バースト信号などを解析できる。
・適切な窓関数を用いる。
・\(f_s/2\)はナイキスト周波数。 \(f_s\):標本化周波数
・解析可能な周波数上限は、A-D変換器で決まる。
・被測定信号の再生には逆フーリエ変換が必要。
・入力信号の周波数は、標本化周波数\(f_s\)の1/2より低くする。
・時間窓長\(T[s]=NΔt\) 語呂合わせ:窓長T=納豆(NATTO)
R1.07-1B3
6 振幅及び位相
2 A-D変換器
3 できる
4 逆フーリエ
10 1/2より低く

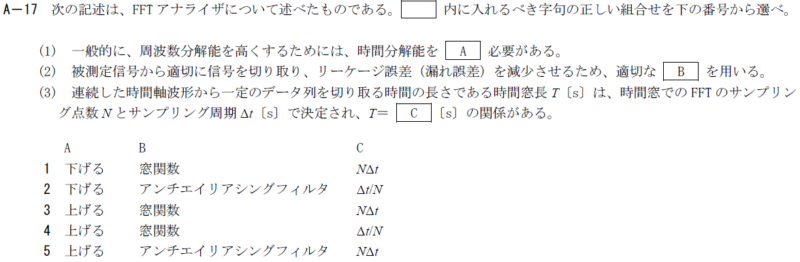

R5.07-2A20
4 下げる 窓関数 \(NΔt\)
R4.07-2A20
1 下げる 窓関数 \(NΔt\)
R5.01-1B2
ア 1
イ 2 解析可能な周波数の上限は、D-A変換器 A-D変換器の標本化周波数\(f_S\)[Hz]で決まる。
ウ 1
エ 1
オ 2 エイリアシングによる誤差が生じないようにするには、原理的に標本化周波数\(f_S\)[Hz]を入力信号の周波数の2倍より低く 1/2より低く設定する必要がある。
R2.11-1B4
ア 2 入力信号の各周波数成分ごとの振幅のみ 振幅及び位相の情報が得られる。
イ 1
ウ 2 移動通信で用いられるバースト状の信号など、限られた時間内の信号を解析できない。 できる。
エ 1
オ 2 エイリアシングによる誤差が生じないようにするには、原理的に入力信号の周波数を標本化周波数\(f_s\)[Hz]の2倍より低く 1/2より低く制限する必要がある。
検索用キーワード(問題文の最初の一文)
・FFTアナライザ
