R7.01-1A15
R5.07-1A15
R4.01-2A12
解答

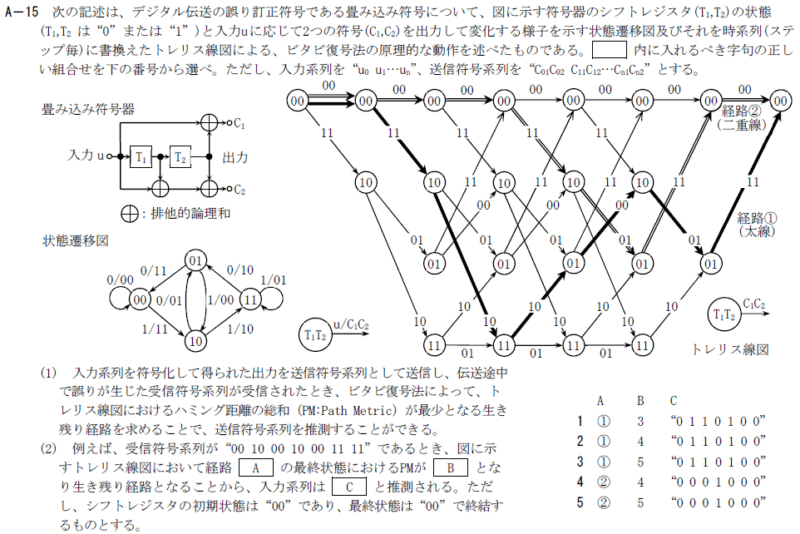

R7.01-1A15
１ ① 3 “0 1 1 0 1 0 0”
ワンポイント解説 解き方
(1)経路①と②のハミング距離の総和を求める。
(2)状態遷移図から入力系列を求める。
(1)経路①と②のハミング距離の総和を求める。
・受信符号系列 “００ １０ ００ １０ ００ １１ １１” ←(2)の問題文より
・経路①送信符号系列 “００ １１ １０ １０ ００ ０１ １１” ←矢印上の数字
受信符号との合致 “〇〇 〇✕ ✕〇 〇〇 〇〇 ✕〇 〇〇”
ハミング距離＝✕の数＝３
・経路②送信符号系列 “００ ００ ００ １１ ０１ １１ ００” ←矢印上の数字
受信符号との合致 “〇〇 ✕〇 〇〇 〇✕ 〇✕ 〇〇 ✕✕”
ハミング距離＝✕の数＝５
よって、ハミング距離が最少となる生き残り経路は、経路①でPM＝３。

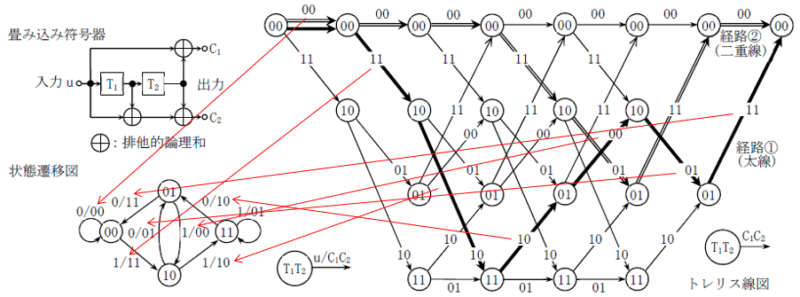

(2)状態遷移図から入力系列を求める。
(1)では、矢印上の数字を考えましたが、次は経路①の〇数字の変化について考えます。
・矢印１つ目は００→００に変化し、状態遷移図では０／００になります。
・矢印２つ目は００→１０に変化し、状態遷移図では１／１１になります。
・矢印３つ目は１０→１１に変化し、状態遷移図では１／１０になります。
・矢印４つ目は１１→０１に変化し、状態遷移図では０／１０になります。
・矢印５つ目は０１→１０に変化し、状態遷移図では１／００になります。
・矢印６つ目は１０→０１に変化し、状態遷移図では０／０１になります。
・矢印７つ目は０１→００に変化し、状態遷移図では０／１１になります。
求める入力系列は、状態遷移図の／の左側の信号（上の青字）０１１０１００となります。
R5.07-1A15
２ “1 0 1 1”
ワンポイント解説
シフトレジスタのルール
・入力A、出力BCとするとA/BCと書く
・ルートは一筆書き
・問題文の最後にスタートは０から始まると記載あり
・問題は一筆書きでない時は、訂正ビット数が最小のルートを正解とする
・先ずは下図で動作を確認してください
解き方
出力が“０１ １１ １１ １０”を図に示すと、
一筆書きになっていませんね。。。
どこかで誤りがあったようです。
赤矢印をなるべく少ない変更で一筆書きになるのが、
最も確からしいパスの事です。
右からの２番目の矢印（青色）を１本変更で一筆書きに出来ました！
この時の入力信号は、青枠から 入力：１０１１ になります。
R4.01-2A12
５ 異なる ”01 11 00 01”
解き方
(1)の出力が“０１ ０１ ００ ０１”を図に示すと、
誤りがあったようで、一筆書きになっていませんね。。。
求める答えは、赤矢印をなるべく少ない変更で一筆書きになるのが、
最も確からしいパスの事です。
右からの２番目の矢印（青色）を１本変更で一筆書きに出来ました！
よって正しい出力は、青枠から ０１ １１ ００ ０１ になります。
検索用キーワード（問題文の最初の一文）
・デジタル伝送の誤り訂正符号である畳み込み符号について、図に示す符号器のシフトレジスタ(T1,T2)の状態(T1,T2 は“0”または“1”)と入力u に応じて2つの符号(C1,C2)を出力して変化する様子を示す状態遷移図及びそれを時系列(ステップ毎)に書換えたトレリス線図による、ビタビ復号法の原理的な動作
・デジタル伝送の誤り訂正符号である畳み込み符号について、図に示す符号器のシフトレジスタの状態（“0”または“1”）と入力uに応じて2つの符号\((C_1 C_2)\)を出力して変化する様子を示す状態遷移図及びそれを時系列(ステップ毎)に書換えたトレリス線図から、ビタビ復号法までの原理的な動作
