R7.10b-21

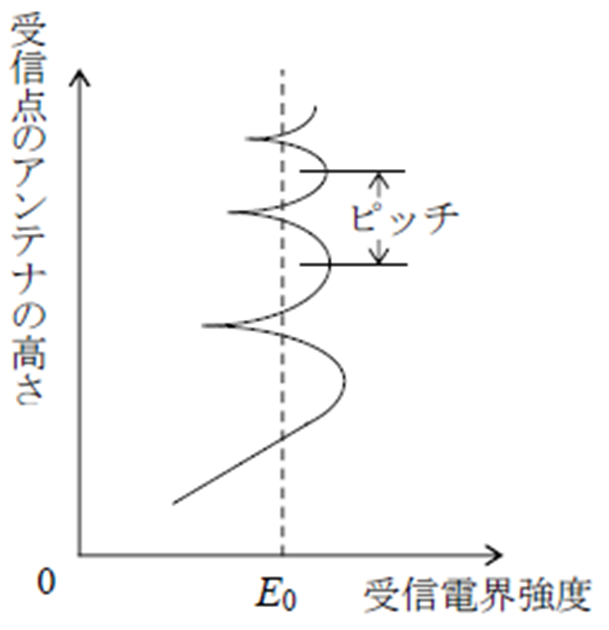

次の記述は、図に示す極超短波(UHF)帯の見通し距離内における受信電界強度のハイトパターンについて述べたものである。（ ）内に入れるべき字句の正しい組合せを下の番号から選べ。
(1) 受信点のアンテナの高さを変化させると、直接波と（ Ａ ）との通路差が変わるため、受信電界強度は、両波の（ Ｂ ）によって直接波の電界強度\(E_0\)より強くなったり弱くなったりして変化する。
(2) 受信電界強度が周期的に変化するピッチは、周波数が（ Ｃ ）なるほど広くなる。
Ａ Ｂ Ｃ
１ 散乱波 減衰 低く
２ 散乱波 干渉 高く
３ 大地反射波 減衰 高く
４ 大地反射波 干渉 低く
解答
４ 大地反射波 干渉 低く
ワンポイント解説
ハイトパターンは、直接波と大地反射波の合成（干渉）により変化します。
直接波と大地反射波の2波を同位相で合成すれば、同じ波が2つなので2倍（真数）になります。
ハイトパターンのピッチは、波長（周波数）によるため、例えば
・FM放送（100MHz：周波数が低い）では、約3m間隔
\(fλ=cより、λ=\frac{c}{f}=\frac{300M}{100M}=3\)[m]
・デジタルTV放送（600MHz：周波数が高い）では、約50cm間隔となります。
\(λ=\frac{300M}{600M}=0.5\)[m]
(1) 受信点のアンテナの高さを変化させると、直接波と（ 大地反射波 ）との通路差が変わるため、受信電界強度は、両波の（ 干渉 ）によって直接波の電界強度\(E_0\)より強くなったり弱くなったりして変化する。
(2) 受信電界強度が周期的に変化するピッチは、周波数が（ 低く ）なるほど広くなる。
