R7.10a-21

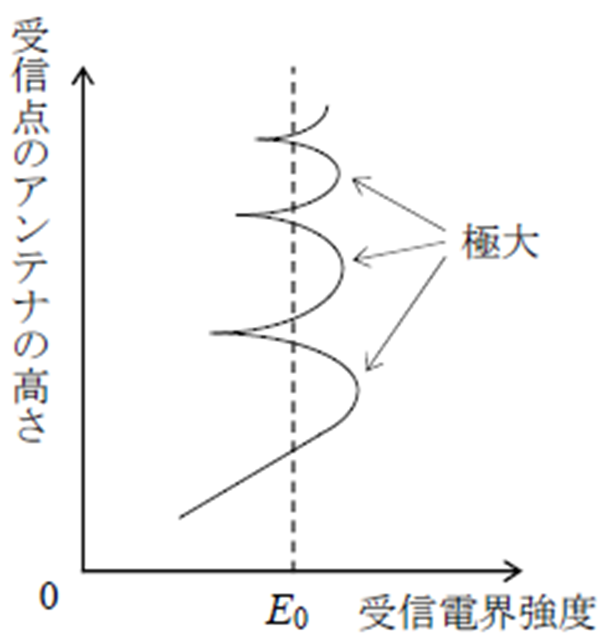

次の記述は、図に示す極超短波(UHF)帯の見通し距離内における受信電界強度のハイトパターンについて述べたものである。（ ）内に入れるべき字句の正しい組合せを下の番号から選べ。
(1) 受信点のアンテナの高さを変化させると、直接波と（ Ａ ）との通路差が変わるため、受信電界強度は、両波の（ Ｂ ）によって直接波の電界強度\(E_0\)より強くなったり弱くなったりして変化する。
(2) 受信電界強度の極大値は、理論的に地表面が平滑で完全導体と仮定した場合、真数値で比較すると\(E_0\)のほぼ（ Ｃ ）倍となる。
Ａ Ｂ Ｃ
１ 大地反射波 干渉 \(\sqrt{2}\)
２ 大地反射波 干渉 2
３ 散乱波 干渉 \(\sqrt{2}\)
４ 散乱波 減衰 2
５ 散乱波 減衰 \(\sqrt{2}\)
解答
２ 大地反射波 干渉 2
ワンポイント解説
ハイトパターンは、直接波と大地反射波の合成（干渉）により変化します。
直接波と大地反射波の2波を同位相で合成すれば、同じ波が2つなので2倍（真数）になります。
ハイトパターンのピッチは、波長（周波数）によるため、例えば
・FM放送（100MHz：周波数が低い）では、約3m間隔
\(fλ=cより、λ=\frac{c}{f}=\frac{300M}{100M}=3\)[m]
・デジタルTV放送（600MHz：周波数が高い）では、約50cm間隔となります。
\(λ=\frac{300M}{600M}=0.5\)[m]
(1) 受信点のアンテナの高さを変化させると、直接波と（ 大地反射波 ）との通路差が変わるため、受信電界強度は、両波の（ 干渉 ）によって直接波の電界強度\(E_0\)より強くなったり弱くなったりして変化する。
(2) 受信電界強度の極大値は、理論的に地表面が平滑で完全導体と仮定した場合、真数値で比較すると\(E_0\)のほぼ（ 2 ）倍となる。
