R7.6a-20
次の記述は、マイクロ波回線の設定の際に考慮される第1 フレネルゾーンについて述べたものである。（ ）内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、使用する電波の波長をλとする。

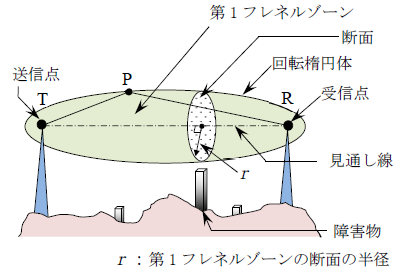

(1) 図に示すように、送信点をT、受信点をRとし、TPとPRの距離の和がTRよりも（ Ａ ）だけ長い点P の軌跡を描くと、TとRを焦点とし直線TR を軸とする回転楕円体となり、この楕円体の内側の範囲を第1フレネルゾーンという。
(2) 一般的には、（ Ｂ ）に近い良好な伝搬路を保つため、回線途中にある山や建物などの障害物が第1 フレネルゾーンに入らないようにクリアランスを設ける必要がある。
(3) 第1フレネルゾーンの断面の半径ｒは、使用する周波数が高くなるほど小さくなる。
Ａ Ｂ
１ λ/4 自由空間
２ λ/4 散乱波伝搬
３ λ/2 自由空間
４ λ/2 散乱波伝搬
５ λ 散乱波伝搬
解答
３ λ/2 自由空間
語呂合わせ
λ/2 小さく クリアランス 自由空間
ラクダ（λ）が 半分（1/2）に 小さくなって 栗（クリ）食って 自由
(1) 図に示すように、送信点をT、受信点をRとし、TPとPRの距離の和がTRよりも（ λ/2 ）だけ長い点P の軌跡を描くと、TとRを焦点とし直線TR を軸とする回転楕円体となり、この楕円体の内側の範囲を第1フレネルゾーンという。
(2) 一般的には、（ 自由空間 ）に近い良好な伝搬路を保つため、回線途中にある山や建物などの障害物が第1 フレネルゾーンに入らないようにクリアランスを設ける必要がある。
