R4.6a-20
次の記述は、マイクロ波回線の設定の際に考慮される第1フレネルゾーンについて述べたものである。（ ）内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、使用する電波の波長をλとする。

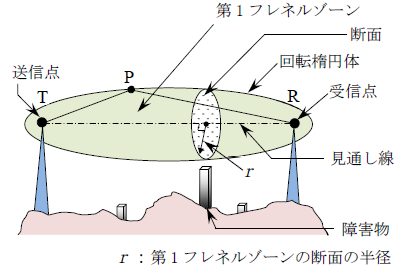

(1) 図に示すように、送信点Tと受信点Rを焦点とし、TPとPRの距離の和が、焦点間の最短の距離TRよりも（ Ａ ）だけ長い点Pの軌跡を描くと、直線TRを軸とする回転楕円体となり、この楕円体の内側の範囲を第1フレネルゾーンという。
(2) 一般的には、自由空間に近い良好な伝搬路を保つため、回線途中にある山や建物などの障害物が第1フレネルゾーンに入らないようにクリアランスを設ける必要がある。
(3) 図に示す第1フレネルゾーンの断面の半径rは,使用する周波数が高くなるほど（ Ｂ ）なる。
Ａ Ｂ
１ λ/4 小さく
２ λ/4 大きく
３ λ/2 小さく
４ λ/2 大きく
５ λ 大きく
解答
３ λ/2 小さく
語呂合わせ
λ/2 小さく クリアランス 自由空間
ラクダ（λ）が 半分（1/2）に 小さくなって 栗（クリ）食って 自由
(1) 図に示すように、送信点Tと受信点Rを焦点とし、TPとPRの距離の和が、焦点間の最短の距離TRよりも（ λ/2 ）だけ長い点Pの軌跡を描くと、直線TRを軸とする回転楕円体となり、この楕円体の内側の範囲を第1フレネルゾーンという。
(2) 一般的には、自由空間に近い良好な伝搬路を保つため、回線途中にある山や建物などの障害物が第1フレネルゾーンに入らないようにクリアランスを設ける必要がある。
(3) 図に示す第1フレネルゾーンの断面の半径rは,使用する周波数が高くなるほど（ 小さく ）なる。
