R2.10b-18

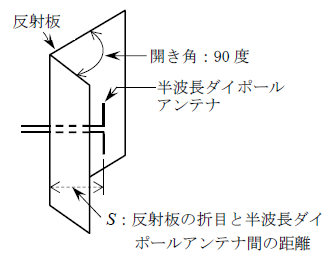

次の記述は、図に示すコーナレフレクタアンテナの構造及び特徴について述べたものである。( )内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、波長をλ〔m〕とする。
![](https://miyabisazanka.com/wp-content/uploads/2023/03/image-58.png)
(1) 反射板の開き角が90度、S=( A )程度のとき、副放射ビーム(サイドローブ)は最も少なく、指向特性は単一指向性である。
(2) また、半波長ダイポールアンテナと反射板を鏡面とする( B )の影像アンテナによる電界成分が合成され、半波長ダイポールアンテナに比べ利得が大きい。
A B
1 λ/2 3個
2 λ/2 5個
3 λ 3個
4 λ 5個
解答
1 λ/2 3個
ポイント
反射板の開き角が90度の場合、\(S=\frac{λ}{2}\)程度のとき
・サイドローブ 最小
・単一指向性
![](https://miyabisazanka.com/wp-content/uploads/2023/03/image-59.png)
(1) 反射板の開き角が90度、S=( λ/2 )程度のとき、副放射ビーム(サイドローブ)は最も少なく、指向特性は単一指向性である。
(2) また、半波長ダイポールアンテナと反射板を鏡面とする( 3個 )の影像アンテナによる電界成分が合成され、半波長ダイポールアンテナに比べ利得が大きい。
