無線工学819

31.2a-19

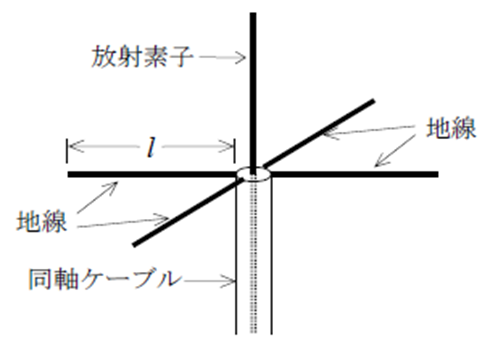

　図に示す、周波数170〔MHz〕用のブラウンアンテナの放射素子の長さｌの値として、最も近いものを下の番号から選べ。

１　0.20 〔m〕

２　0.26 〔m〕

３　0.32 〔m〕

４　0.38 〔m〕

５　0.44 〔m〕

解答

５　0.44 〔m〕

ポイント
放射の素子の長さは　1/4波長

　\(ℓ＝\frac{λ}{4}=\frac{c}{4f}　[m]\)

放射素子の長さℓ

　\(ℓ＝\frac{λ}{4}=\frac{c}{4f}=\frac{3×10^8}{4×170×10^6}=0.44[m]\)
