無線工学802

R7.10a-18

　半波長ダイポールアンテナに4〔W〕の電力を供給し送信したとき、最大放射方向にある受信点の電界強度が2〔mV/m〕であった。次に同じ送信点から、八木・宇田アンテナに1〔W〕の電力を供給し送信したとき、最大放射方向にある同じ受信点での電界強度が4〔mV/m〕となった。このときの八木・宇田アンテナの半波長ダイポールアンテナに対する相対利得の値として、最も近いものを下の番号から選べ。ただし、アンテナの損失はないものとし、\(log_{10}{2}\)=0.3とする。

１　6〔dB〕

２　9〔dB〕

３　12〔dB〕

４　15〔dB〕

５　18〔dB〕

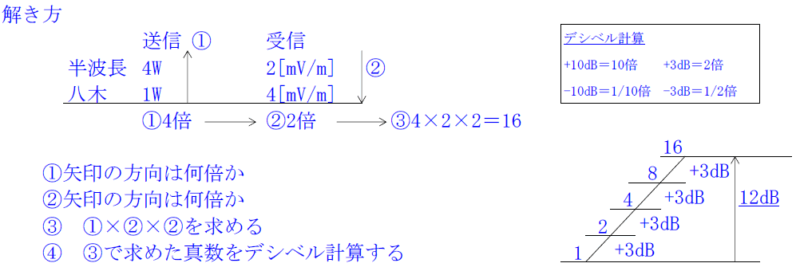

解答

３　12〔dB〕

　半波長ダイポールアンテナに4〔W〕の電力を供給し送信したとき、最大放射方向にある受信点の電界強度が2〔mV/m〕であった。次に同じ送信点から、八木・宇田アンテナに1〔W〕の電力を供給し送信したとき、最大放射方向にある同じ受信点での電界強度が4〔mV/m〕となった。このときの八木・宇田アンテナの半波長ダイポールアンテナに対する相対利得の値として、最も近いものを下の番号から選べ。ただし、アンテナの損失はないものとし、\(log_{10}{2}\)=0.3とする。
