無線工学504(2)

R7.10a-12

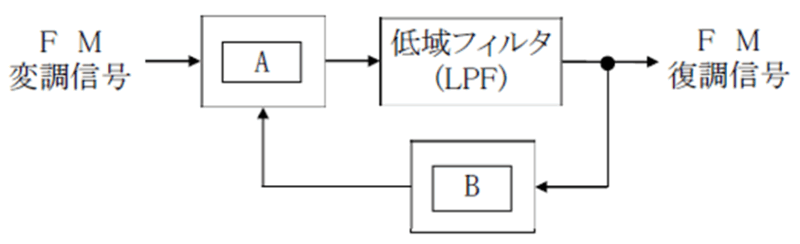

　図は、位相同期ループ(PLL)を用いた周波数変調(FM)波の復調器の原理的構成例である。
（　　　）内に入れるべき名称の正しい組合せを下の番号から選べ。

　　Ａ　　　　　　 Ｂ

１　位相比較器　　 水晶発振器

２　位相比較器　　 電圧制御発振器(VCO)

３　圧縮器　　　　 電圧制御発振器(VCO)

４　圧縮器　　　　 水晶発振器

解答

２　位相比較器　　 電圧制御発振器(VCO)

ワンポイント解説
　PLL復調器
　　PC：位相比較器（２入力の位相を比較）
　　LPF：ローパスフィルター（ローパスを通して出力）
　　VCO：電圧制御発振器（出力波形から位相を調整）
