無線工学306(2)

R7.6b-6

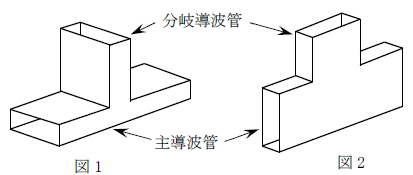

　次の記述は、図1及び図2に示すT形分岐回路について述べたものである。このうち誤っているものを下の番号から選べ。ただし、電磁波はTE10モードとする。

１　図1に示すT形分岐回路は、E面分岐又は直列分岐ともいう。

２　図1において、TE10波が分岐導波管から入力されると、主導波管の左右に等しい大きさで伝送される。

３　図2に示すT形分岐回路は、H面分岐又は並列分岐ともいう。

４　図2において、TE10波が分岐導波管から入力されると、主導波管の左右の出力は逆位相となる。 　

解答

４　図2において、TE10波が分岐導波管から入力されると、主導波管の左右の出力は逆位相　同位相となる。

語呂合わせ
　図1のどっしりとしている方は、良い面が、ちょくちょく　等分される。
　　　　　　　　　　　　　　　Ｅ面　　　　直列　　　　当分

　図2のグラグラしている方は、ヘイヘーイ！同意できる？（同位相）
　　　　　　　　　　　　　　H（ey） 並列 同位相　　　　　　　　　　　　　　　

１　図1に示すT形分岐回路は、E面分岐又は直列分岐ともいう。

２　図1において、TE10波が分岐導波管から入力されると、主導波管の左右に等しい大きさで伝送される。

３　図2に示すT形分岐回路は、H面分岐又は並列分岐ともいう。
